  • 1/4波长型天馈防雷器
1/4波长型天馈防雷器

通流容量大、频带宽;

插入损耗低、馈送功率最大;

驻波比小、残压极低;

结构简单,易安装维护

全国热线

400-886-8016

基本描述Basic description- 天盾 -

天馈四分之一波长型系列防雷器主要用于射频信号系统,保护通信设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响,广泛应用于无线覆盖、通信基站等领域射频线路保护。该系列产品具有频率范围宽、插损低、驻波小等特点,在不影响设备正常通信前提下,具有良好的防雷效果。

应用场景Application scene- 天盾 -


01适用于各种射频信号的收、发系统的防雷保护;

02网络信号无线发射与接口设备防护;

03工控信号无线发射、接收设备的防护‘’

04卫星电视接收设备防护、 监控信号无线发射、接收设备的防护;

05其他无线通讯设备的防护、其他射频信号设备的防护

技术参数technical parameter- 天盾 -

指标
型号

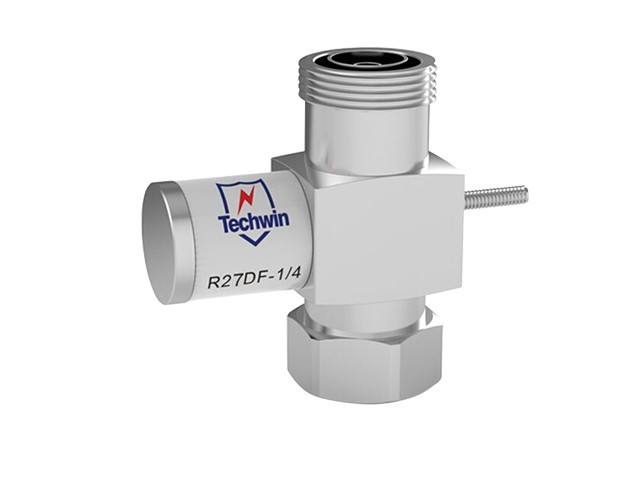

R27DF-1/4

R27NF-1/4

R60NF-1/4

工作频率Fr

       0.8-2.7GHz

 0.8-2.7GHz
2.3-6GHz

最大通流容量Imax(8/20μs)

50KA

40KA
30KA

保护水平Up

≤200V

驻波比VSWR

≤1.15

插入损耗Ae

0.1dB

接头形式

DIN

N

N

安装示意图installation diagram- 天盾 -


1、将防雷器水平安装在相应位置

2、截取合适长度射频线,连接防雷器与被保护设备射频输入端口

3、完成从室外进入的射频线与防雷器连接

4、将防雷器地线就近接地

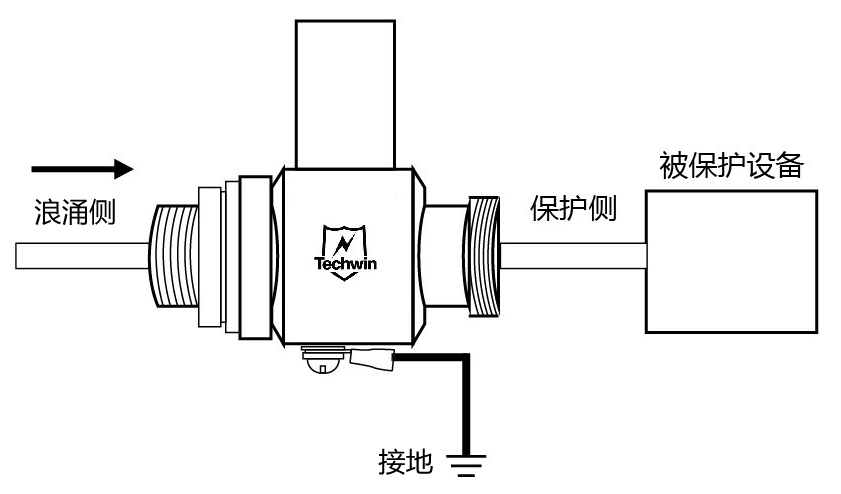

1/4波长型天馈防雷器安装示意图

1/4波长型天馈防雷器R60NF-1/4安装示意图
