  • 多功能SPD智能监测仪

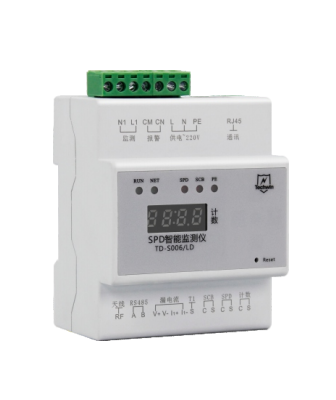

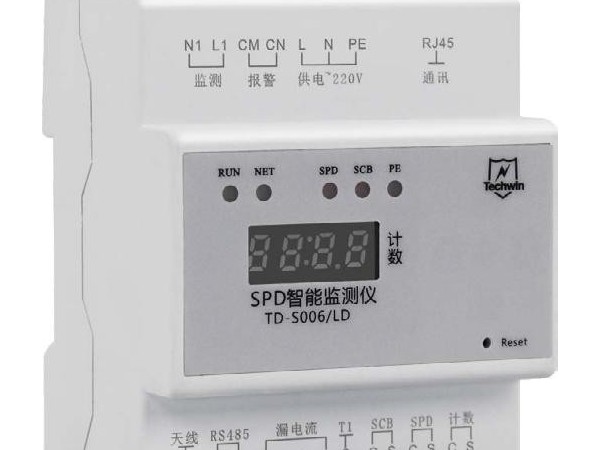

多功能SPD智能监测仪

雷击计数启动门限可调, SPD寿命自动监测计算。

1路雷电流采集, 2路温度采集,3路泄漏电流采集。

传感器外置,抗干扰能力强,导轨式设计,安装简便。

支持有线和无线传输。

现场报警功能,即便不联网,也可以轻松实现现场管理。

远程报警功能,通过云服务器,可远程监控任意一个采集终端的数据,获取实时报警信息。

远程在线升级;远程调试。

全国热线

400-886-8016

基本描述BASIC DESCRIPTION- 天盾 -

        多功能智能SPD监测仪,主要采集SPD损坏状态及损坏程度 、空开跳闸状态 、SPD假接地和接地不良状态及SPD动作次数、SPD温度和环境温度等。配置标准的RS485接口数据通讯,支持有线和无线通讯方式,可组网使用,也可独立使用,提供自定义编程接口,以便客户对接其他私有化协议。

功能特点Functional characteristics- 天盾 -



01集成雷击计数、 温度采集 、泄漏电流采集雷击计数启动门限可调,SPD寿命自动监测计算

02传感器外置,抗干扰能力强、导轨式设计、安装简便

03支持有线和无线传输,远程监控、远程数据采集、远程报警

resource/images/9fa64e07005b4647ac29a1803667d02a_24.png

技术参数TECHNICAL PARAMETER- 天盾 -

型 号

           TD-S006/LD

        TD-S006/LD(带寿命)

工作电压

220VAC

产品功耗

2W

显示方式

数码管/LCD(可选)

通讯协方式

RS485;RJ485、LORA;RS485、RJ45;RS485、NB、4G四种可选

通讯协议

标准MODBUS、TCP/IP、MQTT

        SPD动作计数

1路

计数范围

0~9999次

计数门限

1KA(出厂默认)

漏电采集


3路

漏电流范围/精度


0.05~2mA±10uA

温度采集/精度


2路/±0.5℃

温度采集范围


-20~+105℃

网络指示

RJ45通讯方式时具备

开关量采集

3路(遥信、空开、接地)

报警指示

红色LED常亮

IP防护等级

IP20

工作温湿度

-20+70℃,湿度≤95

产品重量

180g

传输距离

无线(2500m可视距离)

外壳材料

阻燃塑料

外型尺寸

90*72*66mm(长宽高)

安装环境Installation Environment
- 天盾 -


本产品的主要用途是监测浪涌保护器(SPD)的状态及使用寿命,一般在室内安装使用,通常安装在浪涌保护器旁边。

安装方式:35mmDIN标准导轨安装,符合DIN EN60715标准。

在配电箱内选择合适位置固定DIN导轨,将监测模块卡入导轨上固定。

监测模块接线端口⑮、⑯接SPD动作计数传感器,⑦、⑧为温度传感器供电正负极,②、④、⑥为泄流电流传感器信号线接口,⑨、⑩为温度传感器信号线接口;⑪、⑫和⑬、⑭均为辅助干接点方式,不分极性,其中一端接公共端,另一端接常闭端。

接线按照颜色接电源线和通讯线,不可接错。

电源进出线、地线规格均应符合规范要求,且连线应短而粗,并确保接地电阻小于4欧姆。
