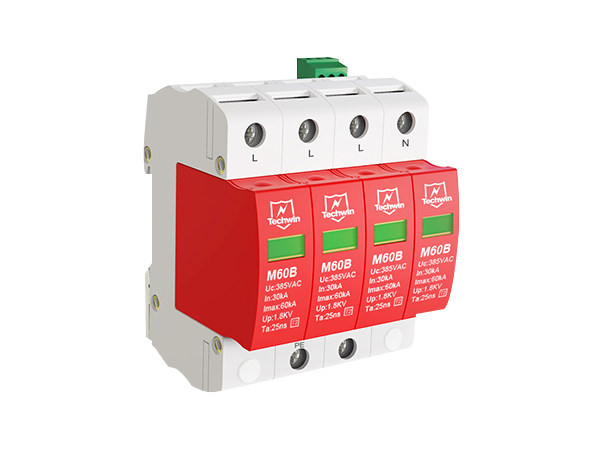

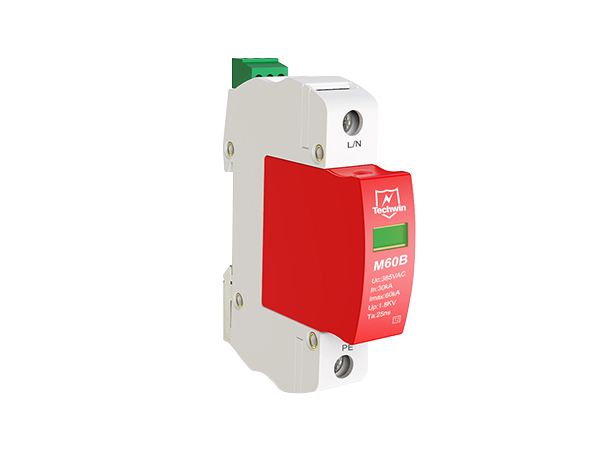

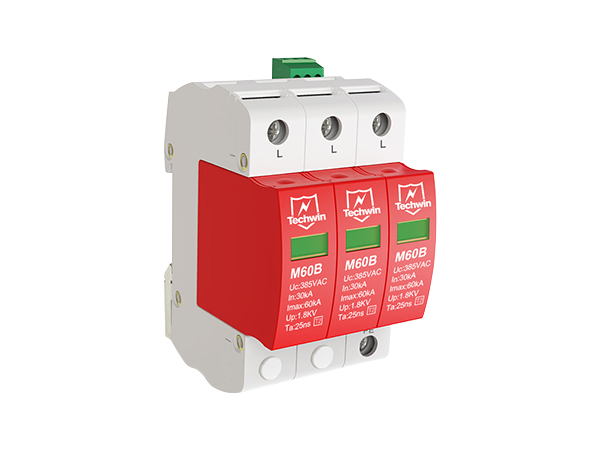

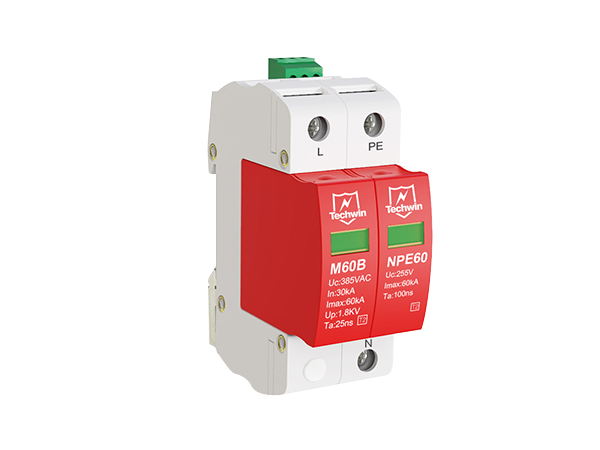

电源防雷器M60B系列

采用标准模块化设计,安装简单,维护方便;

漏电流及变化率小,残压低,通流量大,响应时间快;

采用温控保护电路,内置热保护,短路故障自动脱离装置

具有工作故障指示,遥信告警功能

3+1保护模式(L-N,N-PE),特别适合电网差的地区使用工艺考究,能在高湿度和恶劣环境下长期工作

全国热线

400-886-8016

基本描述Basic description- 天盾 -

M60B系列防雷箱主要用于配电系统B级防护,用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振(<100µs)过电压的影响,广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快,残压低,及时脱扣等特点,并且阻燃级别达到V-0级,最大程度上杜绝火灾发生,起到安全防护作。

电源防雷器M60B系列产品

应用场景Application scene- 天盾 -

电源防雷器M60B系列

01用于抵压(220/380VAC)工业电网和民用电网;

02在电力系统中,主要用于自动化机房、变电站主控制室电源屏内三相电源输入或输出端;

03适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护。

技术参数technical parameter- 天盾 -

型号

M60B

M60B1+N

M60B2

M60B3+N

M60B4

电气参数

标称工作电压(Un)

220VAC

380VAC

最大持续工作电压(Uc)

385VAC

标称放电电流In(8/20μs)

30kA

最大通流容量Imax(8/20μs)

60kA

电压保护水平 Up在20kA(8/20μs)

≤1.5kV

Up在ln时(8/20μs)

≤2.0kV

响应时间(Ta)

25ns

保护模式

L-PE

L、N-PE

L-N, N-PE

L1、L2、L3、N-PE

L1、L2、L3-N, N-PE

工作环境

环境温度:-40~+85℃   相对湿度:≤95%

最大安装导线截面积

25 mm²

外观尺寸

90*18*65mm

90*36*65mm

90*72*65mm

防护等级(IEC EN 60529)

IP20

安装示意图installation diagram- 天盾 -

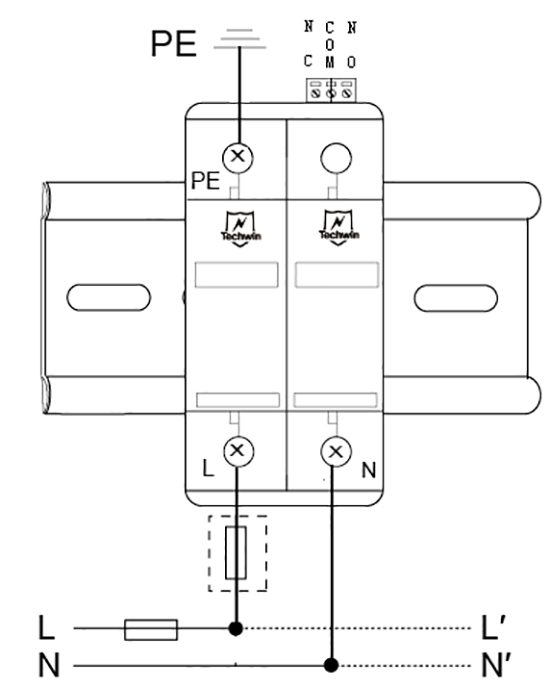

M60B2接线示意图

M60B2接线示意图

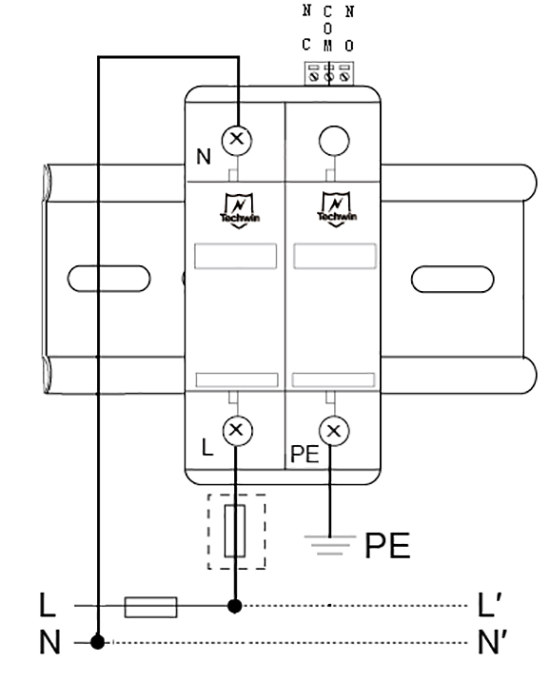

M60B1+N接线示意图

M60B1+N接线示意图

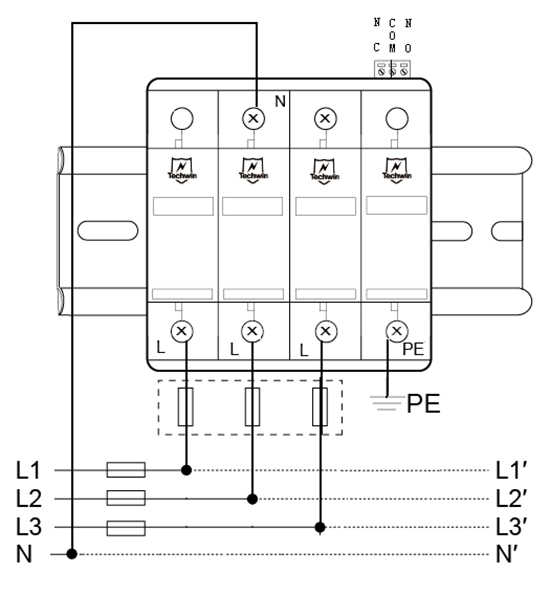

M60B4(M60B3没有零线N-PE模块)接线示意图

M60B4(M60B3没有零线N-PE模块)接线示意图

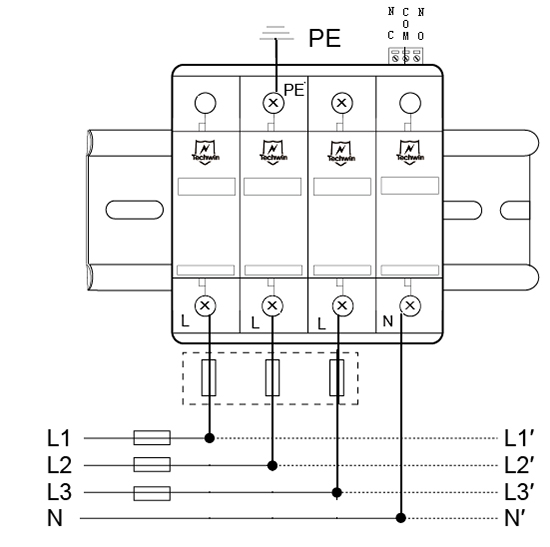

M60B3+N接线示意图

M60B3+N接线示意图
