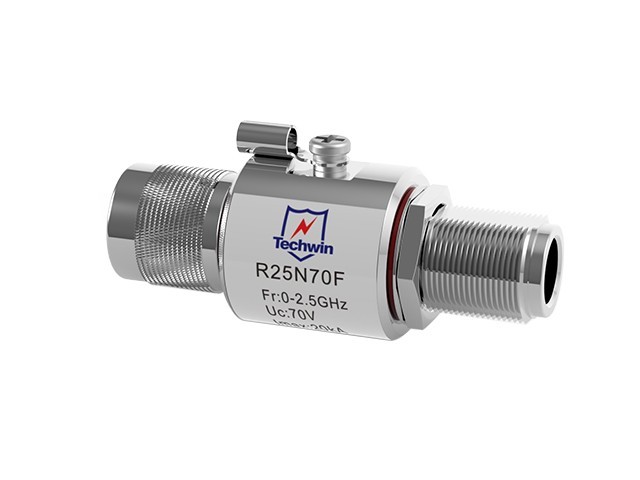

开关型天馈防雷器R25N70F

通流容量大、频带宽;

插入损耗低;

驻波比小、残压极低;

结构简单,易安装维护

全国热线

400-886-8016

基本描述Basic description- 天盾 -

天馈开关型系列防雷器主要用于射频信号系统,保护通信设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响,广泛应用于无线覆盖、通信基站、有线电视、卫星电视、GPS等领域射频线路保护。该系列产品具有频率范围宽、插损低、驻波小等特点,在不影响设备正常通信前提下,具有良好的防雷效果。

应用场景Application scene- 天盾 -

开关型天馈防雷器R25N70F

01适用于各种射频信号的收、发系统的防雷保护;

02网络信号无线发射与接口设备防护;

03工控信号无线发射、接收设备的防护‘’

04卫星电视接收设备防护、 监控信号无线发射、接收设备的防护;

05其他无线通讯设备的防护、其他射频信号设备的防护

技术参数technical parameter- 天盾 -

指标
型号

R05U70F

R21F70F

R21T70F

R25N70F

R25D70F

R25B70F

R25S70F

工作频率Fr

0-0.5GHZ

0-2.1GHZ

0-2.5GHZ

最大可持续工作电压Uc

70V DC

最大通流容量Imax

10kA(8/20μs)

保护水平Up

200V(5kA,8/20μs)

响应时间Ta

100ns

驻波比VSWR

1.2

插入损耗Ae

0.2dB

接头形式

UHF

F

TNC

N

DIN

BNC

SMA

安装示意图installation diagram- 天盾 -


1、将防雷器水平安装在相应位置

2、截取合适长度射频线,连接防雷器与被保护设备射频输入端口

3、完成从室外进入的射频线与防雷器连接

4、将防雷器地线就近接地

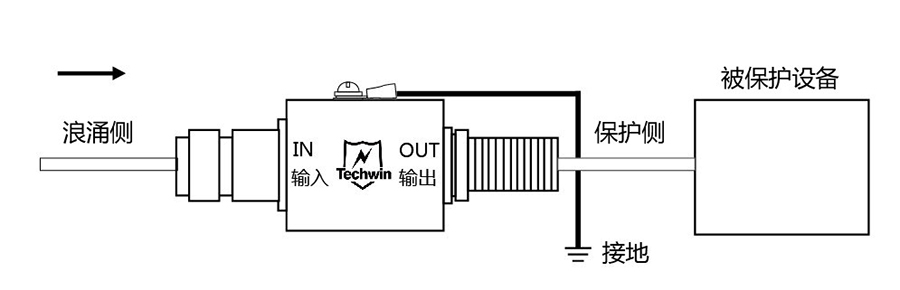

开关型天馈防雷器R25N70F安装示意图

开关型天馈防雷器R25N70F安装示意图
