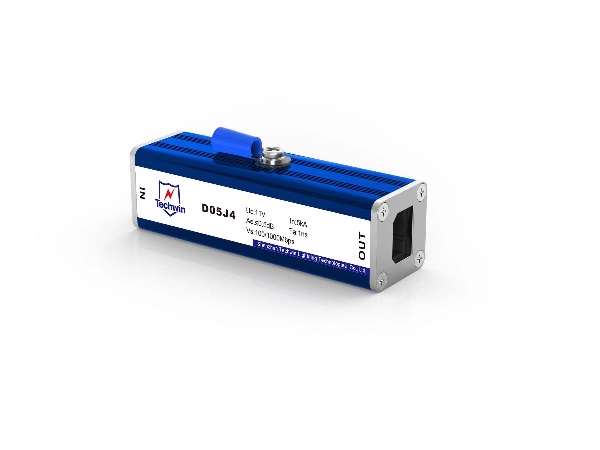

网络信号防雷器D05J4系列

多级防护电路

插损小,响应速度快

限制电压低

限制电压精确

通流量大

全国热线

400-886-8016

基本描述Basic description- 天盾 -

D05J4系列产品主要用于TCP/IP协议通信网络,保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响,广泛应用于通信、安防监控、交通、工控等领域通信线路保护。该系列产品具有传输速率大、响应时间特别快、插损低、残压低等特点,在不影响设备正常通信前提下,具有良好的防雷效果。

网络信号防雷器产品

应用场景Application scene- 天盾 -

网络信号防雷器D05J4系列

01用于100/1000Mbps SWITCH、HUB、ROUTER等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护;

02网络机房网络交换机防护;

03网络机房服务器防护;

04网络机房其它带网络接口的设备防护。

技术参数technical parameter- 天盾 -

型号
指标

百兆系列

D05J4

D05J4-4

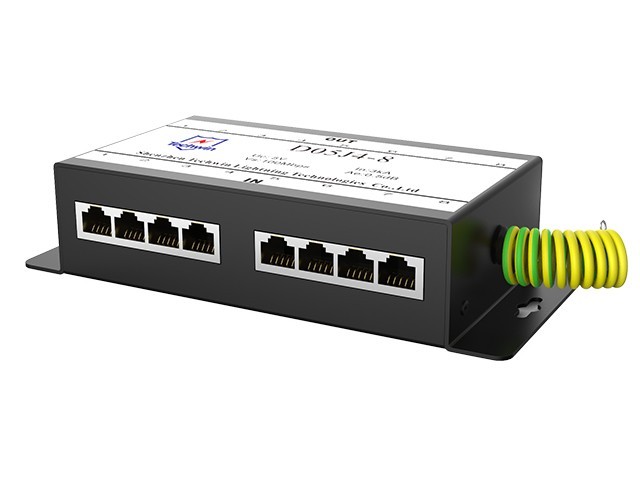

D05J4-8

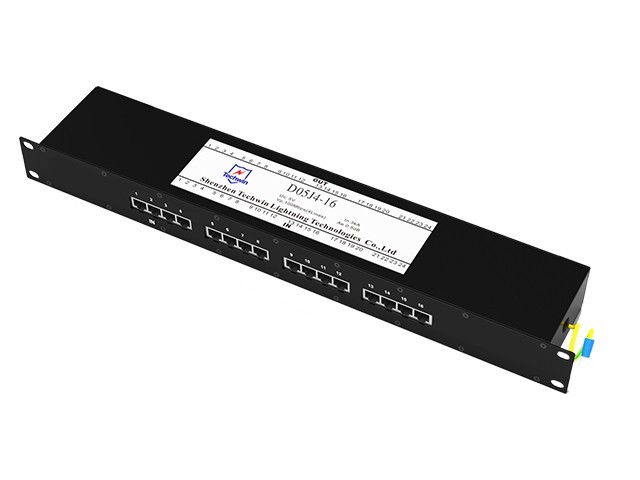

D05J4-16

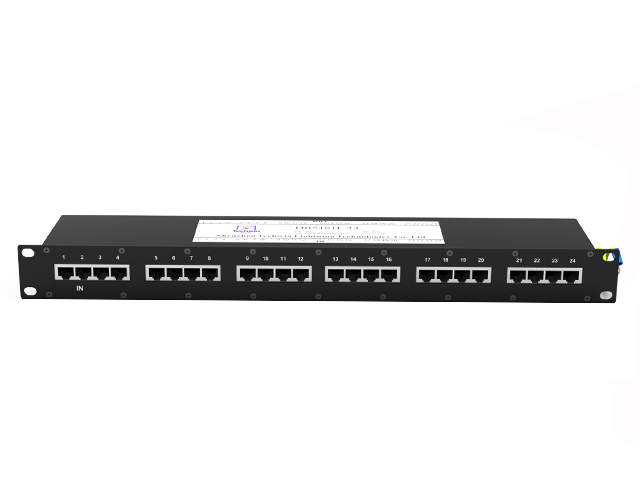

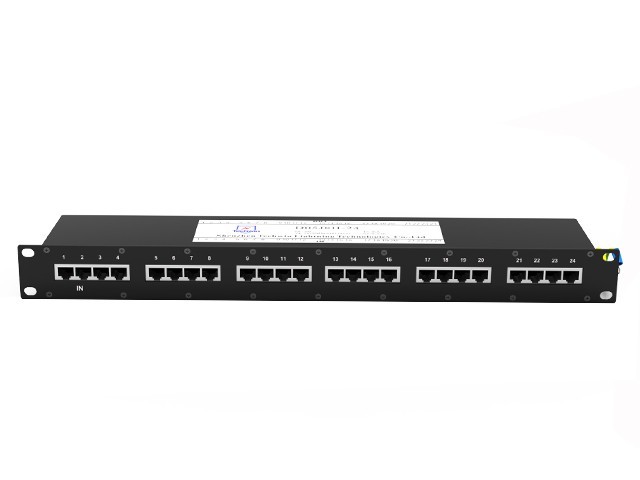

D05J4-24



千兆系列

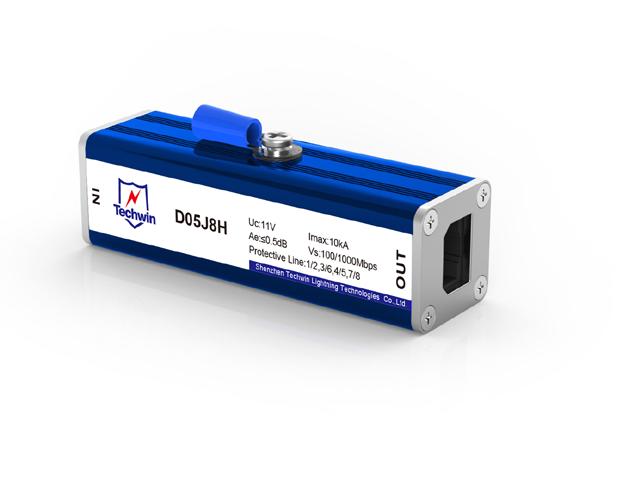

D05J8H

D05J8H-4

D05J8H-8

D05J8H-16

D05J8H-24

标称工作电压Un

5V

标称放电电流In

3kA(8/20μs)

最大通流容量Imax

5kA(8/20μs)

保护水平Up

17V(10/700μs)

传输
速率Vs

百兆系列

100Mbps



千兆系列

1000Mbps

响应时间Ta

1ns

插入损耗Ae

0.5dB

接头形式

RJ45

保护
线路

百兆系列

1/2, 3/6



千兆系列

1/2,  3/6, 4/5, 7/8

保护路数

1

4

8

16

24

外形尺寸(mm)

83*25*25

106*75*31

190*85*48

482*86*44

保护等级

IP20

安装示意图installation diagram- 天盾 -

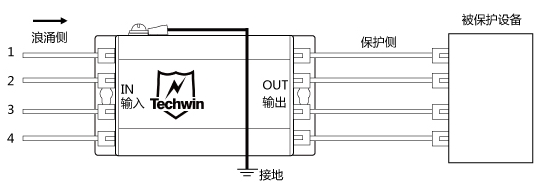

D05J4-8和D05J8H-8接线示意图

D05J4-8和D05J8H-8接线示意图

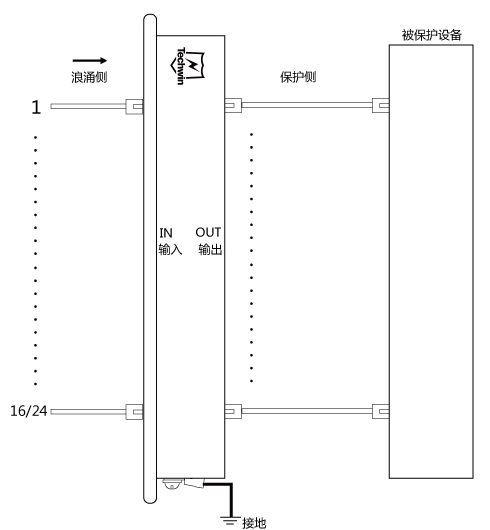

D05J4-16 D05J8H-16和D05J4-24 D05J8H-24接线示意图

D05J4-16 D05J8H-16和D05J4-24 D05J8H-24接线示意图

D05J4-8和D05J8H-8接线示意图

D05J4-8和D05J8H-8接线示意图

D05J4-4和D05J8H-4接线示意图

D05J4-4和D05J8H-4接线示意图
