  • 一级电源防雷器MA25B系列
一级电源防雷器MA25B系列

标准模块化设计,安装简单,维护方便

无漏流,残压低,通流量大,响应速度快

具有工作故障指示,遥信告警功能

可通过10/350µs、8/20µs波形雷电流的冲击

全国热线

400-886-8016

基本描述Basic description- 天盾 -

MA25B系列产品主要用于配电系统一级防护(可通过10/350µs波形的电流冲击),用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振(<100µs)过电压的影响,广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间快,残压低,及时脱扣等特点,并且阻燃级别达到V-0级,很大程度上杜绝火灾发生,起到安全防护作用。

应用场景Application scene- 天盾 -

一级电源防雷器MA25B系列

01用于抵压(385VAC)工业电网和民用电网一级防护;

02适用于各类建筑物配电室总配电柜的电源保护;

03雷击风险较高地区设备系统电源第一级防雷防护;

04各种室外安装的配电设备

技术参数technical parameter- 天盾 -

指 标
型 号

MA25B2

MA25B1+N

MA25B3

MA25B4

MA25B3+N

工作电压Un

380VAC/单相220VAC

最大持续工作电压Uc

385VAC

最大通流容量Iimp(10/350μS)

25kA

保护水平Up

≤1.1kV

响应时间Ta

100ns

外形尺寸

90*36*65mm

90*54*65mm

90*72*65mm

工作环境

温度-40~+85℃,相对湿度≤95%(25℃)

保护等级

IP20

安装示意图installation diagram- 天盾 -

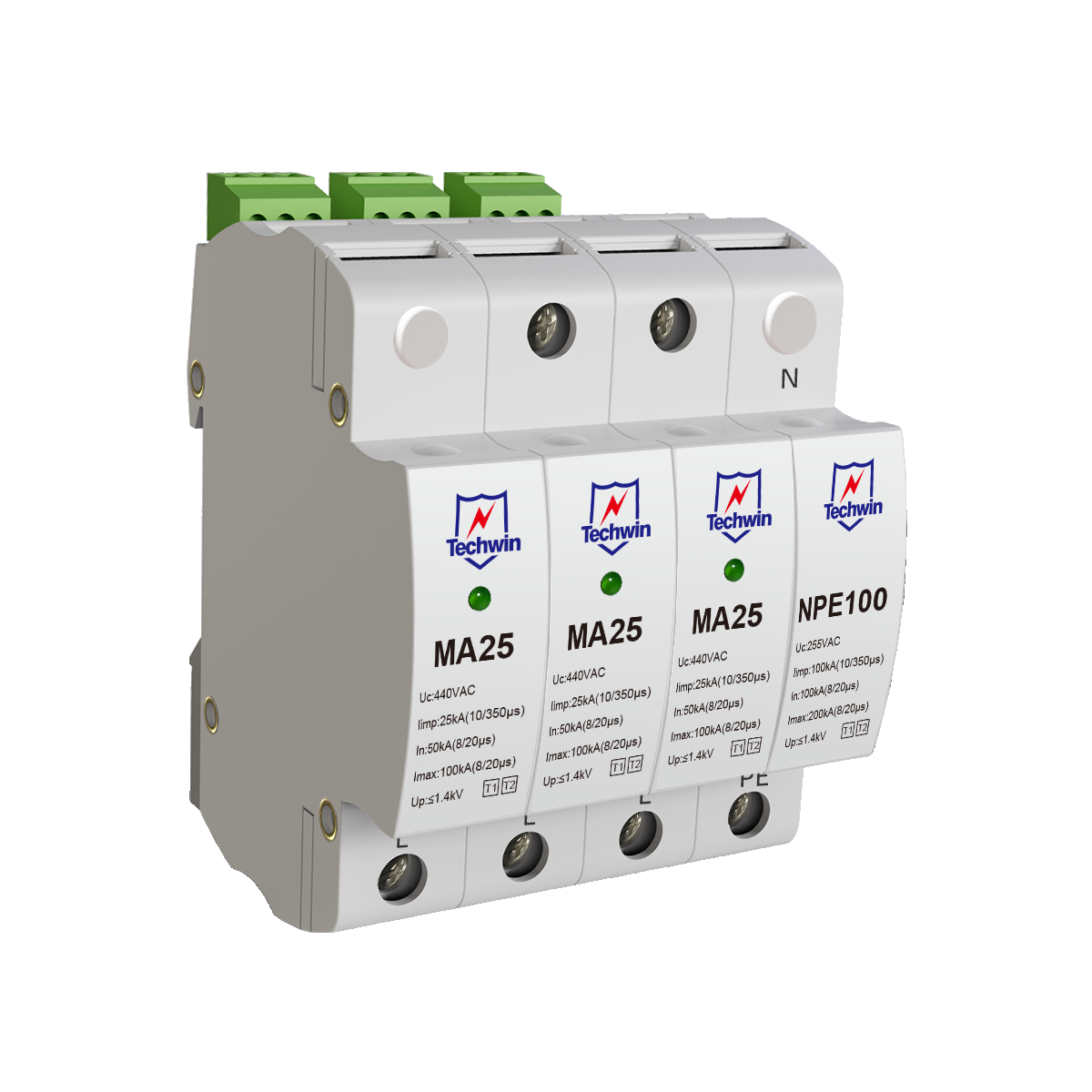

MA25B3+N

MA25B3+N接线示意图

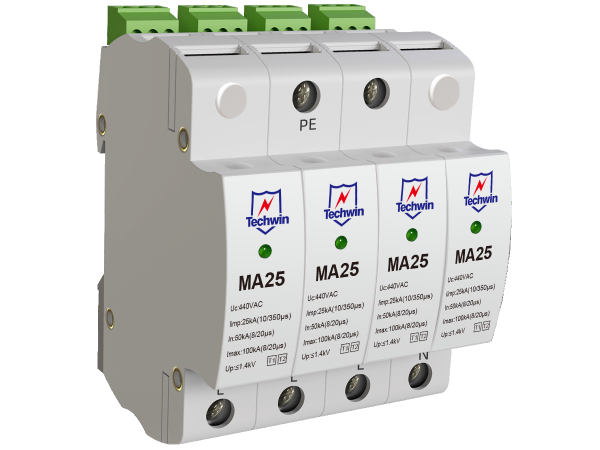

MA25B4-(MA25B3无零线N-PE模块)

MA25B4-(MA25B3无零线N-PE模块)接线示意图

MA25B2

MA25B2接线示意图

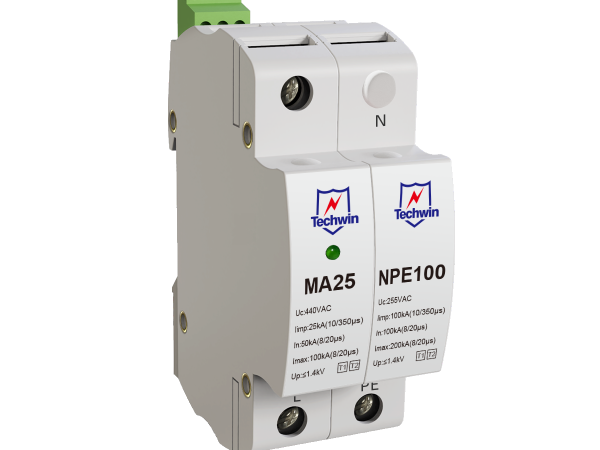

MA25B1+N

MA25B1+N接线示意图
