  • 以太网供电防雷器POE6-48

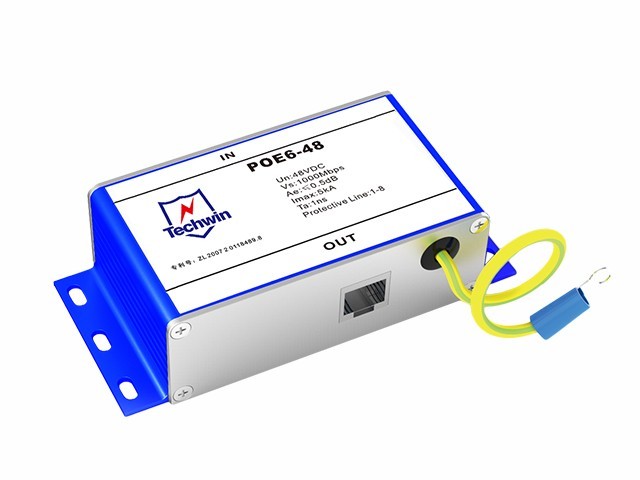

以太网供电防雷器POE6-48

专利产品、外观优美,结构严谨

插损小,响应时间快、残压低

粗、细全保护

PCB板采用微带设计,隔离好,线扰低

全国热线

400-886-8016

基本描述Basic description- 天盾 -

POE6-48系列产品是为POE供电设备定制的一款防雷产品,保护通信设备POE端口线路免受雷电电磁脉冲、感应过电压、操作过电压的影响,广泛应用于无线覆盖、安防监控等领域。该系列产品具有残压低、方便安装等特点,具有良好的防雷效果。

应用场景Application scene- 天盾 -

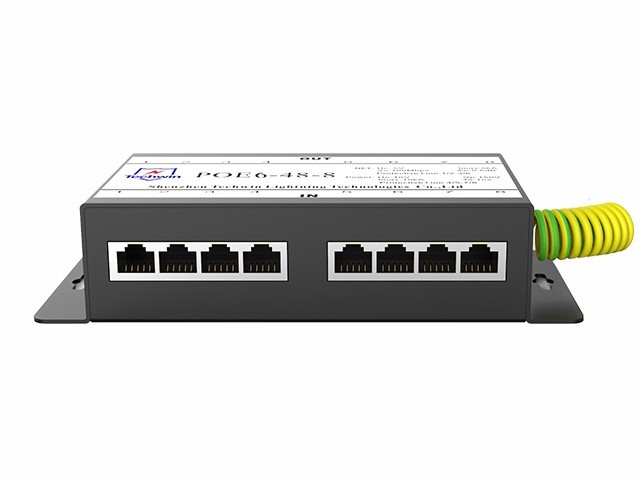

以太网供电防雷器POE6-48

01太网供电路;

02IP电话;

03网络监控设备等网络终端,使其免受雷电感应电压、电源干扰、静电放电等所造成的损坏。

技术参数technical parameter- 天盾 -

型号
指标

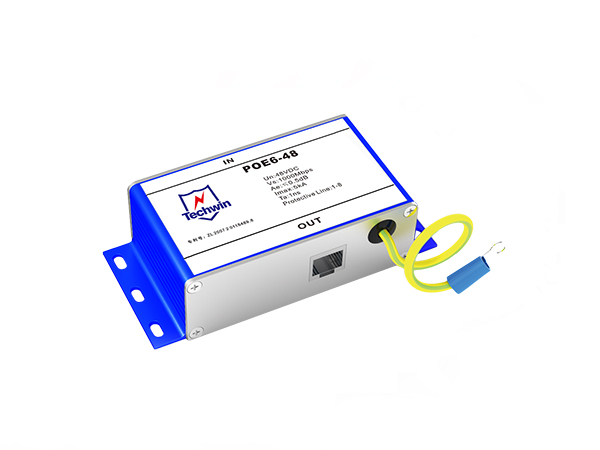

POE6-48

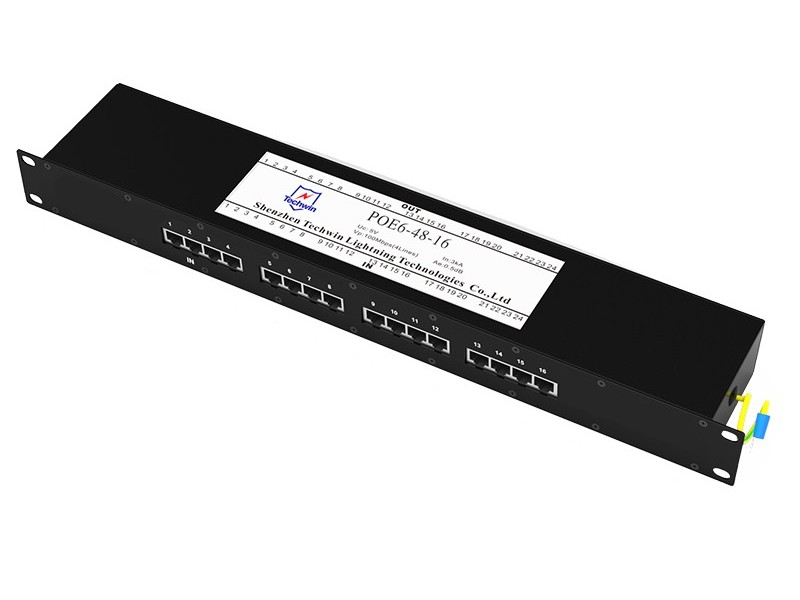

POE6-48-16

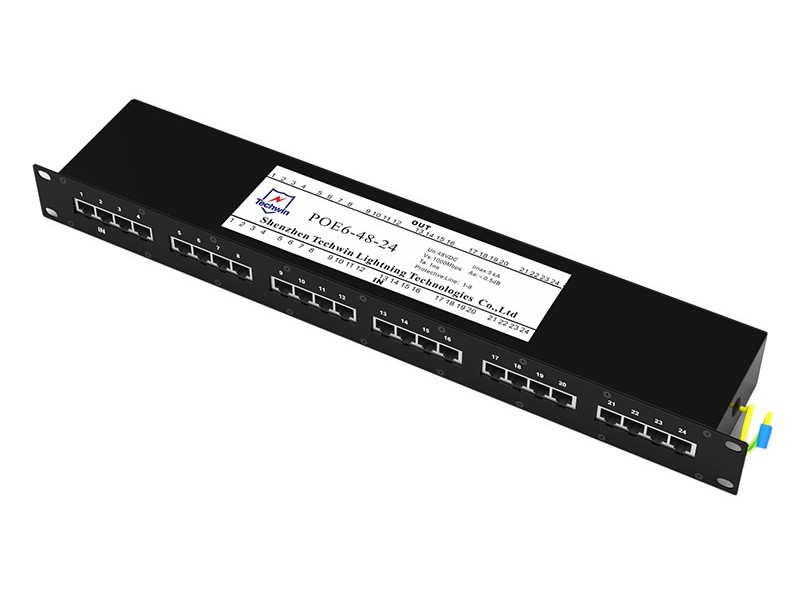

POE6-48-24

工作电压Un

48VDC

最大持续工作电压Uc

57VDC

标称放电电流In

3kA

最大通流容量Imax

5kA

保护水平Up

150V(10/700μs)

传输速率Vs

1000Mbps

响应时间Ta

1ns

插入损耗Ae

<0.5dB

接头形式

RJ45

保护线路

1/2,3/6,4/5,7/8

外形尺寸

105*58*28mm

482*108*46 mm

保护等级

IP20

安装示意图installation diagram- 天盾 -

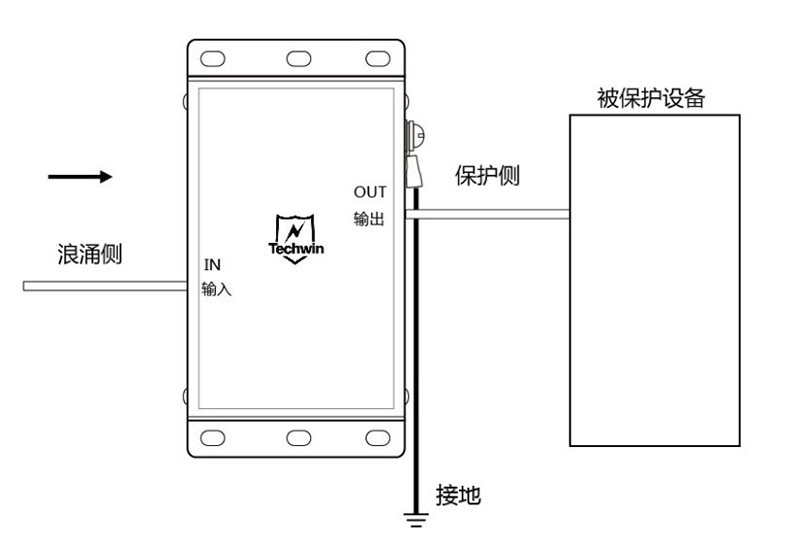

POE6-48

POE6-48安装示意图

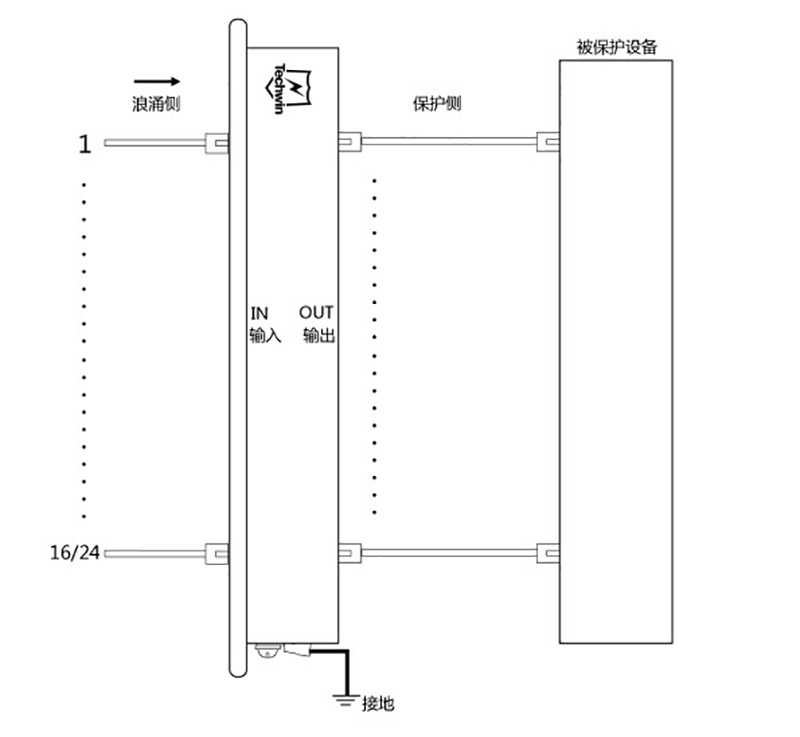

POE6-48-16--POE6-48-24

POE6-48-16--POE6-48-24安装示意图
