浪涌保护器的工作原理

返回列表 来源: 发布日期: 2021.03.09
深圳市天盾雷电技术有限公司自主成功研发Techwin系列产品:电源防雷箱、电源防雷器、信号防雷箱、信号防雷器、天馈防雷器、监控系统三合一、二合一综合防雷器,以太网供电防雷器(专利产品),千兆网防雷器(专利产品),光伏及风电新能源行业的防雷设备、防雷插座以及雷电检测等。

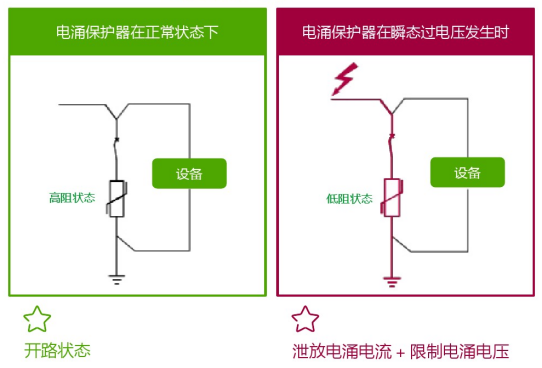

你知道 浪涌保护器的工作原理吗?一张图让你理解它,当浪涌保护器在正常状态下,它在电路中对地相当于一个开路状态,高电阻状态;当主回路电路发生瞬间过电压时,比如雷击,这时浪涌在瞬间过电压状态时相当于低阻状态,它会瞬间泄放浪涌电流并限制浪涌电压;

你知道浪涌保护器的工作原理吗?一张图让你瞬间理解它.


浪涌保护器工作原理浪涌保护器工作原理

根据试验及实验波形分为

I级试验:实验用的波形为10/350Us;
II级试验:实验用的波形为8/20Us;
III级试验:试验用的波形为复合波形1.2/50电压波,8/20的电流波。
它也叫电涌保护器,无论是大气过电压,还是电路回路中的操作过电压,都有可能造成设备的提前老化,甚至直接损毁,所以它在电力系统中是不可或缺的。
你知道浪涌保护器的工作原理吗?
最大持续工作电压Uc
允许持久地施加在SPD上的最大交流电压有效值或直流电压;
标称放电电流In
这是未损坏时电涌保护器可以通过的8/20 µs波形电流的峰值 (20 次);
最大放电电流Imax
这是电涌保护器可以导通的8/20 µs波形电流的峰值 (2 次) ;
冲击电流Iimp
它是由电流峰值Ipeak和电荷Q确定.用于I级试验的SPD分类试验;
浪涌保护器的概念
电涌保护器,也叫浪涌保护器,用于限制瞬态过电压和泄放浪涌电流的装置。
浪涌保护器的用途
安装在被保护设备的前端,有效降低雷击环境下被保护线路的瞬间过电压。
你知道浪涌保护器的工作原理吗?一张图让你瞬间理解它.
实物图片

M80B4浪涌保护器
