浪涌保护器正确接线图

返回列表 来源: 天盾防雷 发布日期: 2021.02.25
浪涌保护器,是安装在供电系统或者是通信系统中,为了预防直接或间接雷电导致的瞬间电压升高时,对系统中的电器的保护。浪涌保护器是需要正确安装好才能发挥作用的,对于浪涌保护器的安装很多人都不太会。那么,浪涌保护器如何安装呢?在本文中,小编就浪涌保护器的安装总结了一些安装方法,教大家如何安装浪涌保护器。

浪涌保护器的安装方法
浪涌保护器,简称是SPD,是采用35MM标准导轨安装的。对于固定式SPD浪涌保护器,常规安装应遵循下述步骤,首先,是确定放电电流路径。其次,是标记在设备终端引起的额外电压降的导线。第三,是为避免不必要的感应回路,应标记每一设备的PE导体。第四,是设备与SPD之间建立等电位连接。第五,是要进行多级SPD的能量协调。

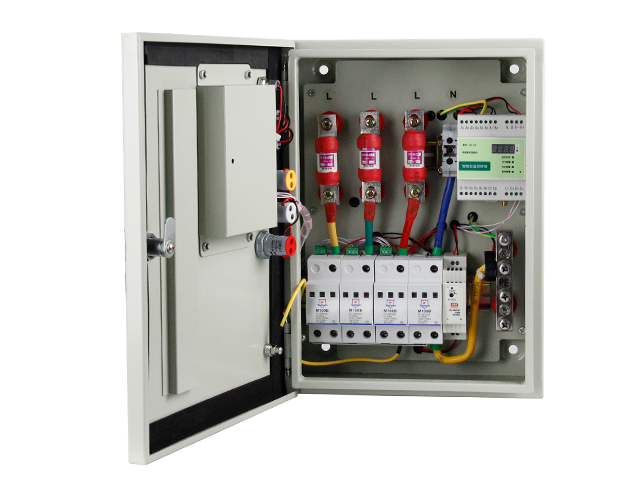

浪涌保护器正确接线图
浪涌保护器的安装注意事项
浪涌保护器的安装,为了限制安装后的保护部分和不受保护的设备部分之间感应耦合,需进行一定测量。通过感应源与牺牲电路的分离、回路角度的选择和闭合回路区域的限制能降低互感,当载流分量导线是闭合回路的一部分时,由于此导线接近电路而使回路和感应电压而减少。一般来说,将被保护导线和没被保护的导线分开比较好,而且,应该与接地线分开。同时,为了避免动力电缆和通信电缆之间的瞬态正交耦合,应该进行必要的测量。

浪涌保护器接地线径选择,首先,是数据线,要求大于2.5mm2;当长度超过0.5米时要求大于4mm2。YD/T5098-1998。其次,是电源线。相线截面积S≤16mm2时,地线用S;相线截面积16mm2≤S≤35mm2时,地线用16mm2;相线截面积S≥35mm2时,地线要求S/2;GB50054第2.2.9条。除此之外,浪涌保护器的安装还要了解一些浪涌保护器的主要参数。

通过上文介绍,大家对于浪涌保护器的安装主要过程、安装过程中的注意事项以及安装时的线径选择这方面的内容都有所了解了,这样大家就可以尝试安装一下浪涌保护器了。还有,浪涌保护器的安装方法一般在浪涌保护器的使用说明书上会有介绍。安装浪涌保护器前,最好先切断电源。
