690/750交流电源防雷器

采用温控断路技术，并内置过流保护电路,彻底避免火险发生

适应不同电网环境，满足恶劣环境下的雷电防护要求

具有热备份技术，老化热脱扣装置，优异的灭弧设计

远程遥信干接点，便于远程监控

全国热线

400-886-8016

该系列产品用于工作电压为600V~690V~750V~840V的电源系统防雷保护。具备满足T1实验的电源防雷模块，可广泛用于工业厂矿、冶金、风电、石油化工、轨道交通等电源系统的配电站、配电房、配电柜、开关柜以及其它各种重要且易遭受雷击的设备保护。

01雷击风险较高地区设备系统电压一级保护

02适用于各类建筑物总配电柜/箱的电源防护

03广泛用于工业厂矿、石油化工、轨道交通等电源系统的配电箱、配电柜、开关柜防雷保护

技术参数technical parameter- 天盾 -

指标	M25W-690	M25W-750	M100B+C-690	M100B+C-750
标称工作电压Un	690VAC	750VAC	690VAC	750VAC
最大工作电压Uc	820VAC	840VAC	820VAC	840VAC
最大冲击电流Iimp	25kA	25kA	50kA	50kA
标称放电电流In	50kA
最大通流容量Imax	100kA
电压保护水平Up	≦2.8kV	≦3.3kV	≦2.5kV	≦2.5kV
响应时间Ta	100ns
保护模式	L1、L2、L3-PE/L1、L2、L3、N-PE（可选）
接入导线截面积	L、N线≧16mm²、PE线≧25mm²
防护等级	IP20
外形尺寸	91×72×68mm		9014466mm
工作环境	温度-40～+85℃，相对湿度 ≤95％(25℃)

resource/images/687d8e317a9d48f4a0995128c754b7e2_55.png

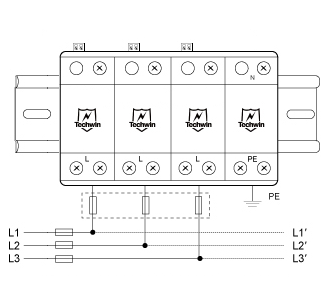

M100B+C-W690/M100B+C-W750示意图

resource/images/687d8e317a9d48f4a0995128c754b7e2_59.png

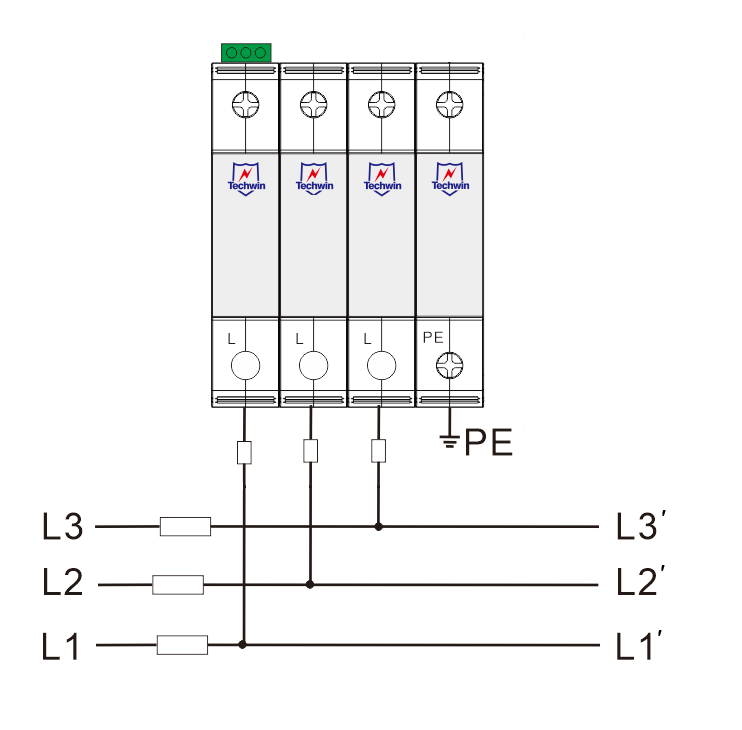

MA25W-690/MA25W-750示意图
