  • M120B系列大通流电源防雷器
M120B系列大通流电源防雷器

通流容量大;

采用 灭弧技术,彻底避免火灾;

采用特殊冲击熔片,具有高可靠性;

自带远程告警干接点,便于远程监控;

可选配备雷电计数器,准确记录累计次数;

核心元件采用国际知名品牌,性能优异。

全国热线

400-886-8016

基本描述Basic description- 天盾 -

M120B系列电源防雷器主要用于配电系统B级防护,用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振(<100µs)过电压的影响,广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快、残压低、及时脱扣等特点,并且阻燃级别达到V-0级,最大程度上杜绝火灾发生,起到安全防护作用。


应用场景Application scene- 天盾 -

M120B+C

01用于低压(220/380V AC)工业电网和民用电网;

02建筑物内有室外输入的配电箱;

03适用于配电室、配电柜、开关柜、交流配电屏等系统的电源保护。

技术参数technical parameter- 天盾 -

指 标

M120B2

M120B1+N

M120B4

M120B3+N

工作电压(Un)

380V/单相220V AC

最大持续工作电压(Uc)

385V AC

标称放电电流(In)

60kA

最大通流容量(Imax)

120kA

保护水平Up (20kA,8/20µs)

≤1.5kV

保护水平Up(In, 8/20µs)

≤2.5KV

响应时间(Ta)

25ns

外形尺寸

90*72*66mm

90*144*66mm

工作环境

温度-40~+85℃,相对湿度≤95%(25℃)

保护等级

IP20

安装示意图installation diagram- 天盾 -

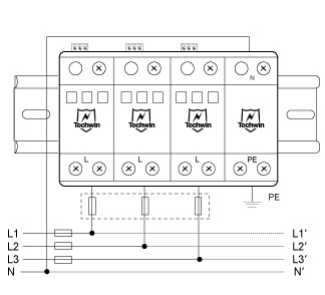

M120B2接线示意图

M120B1+N接线

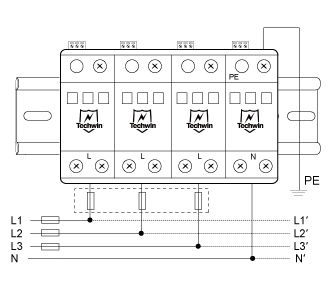

M120B1+N接线示意图

M120B4接线

M120B4接线示意图

M120B3+N接线

M120B3+N接线示意图
