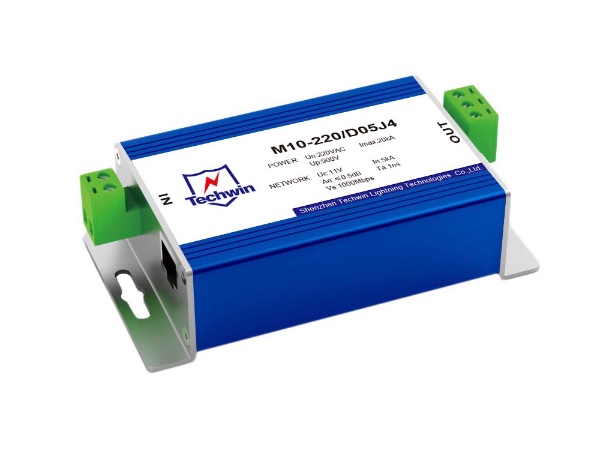

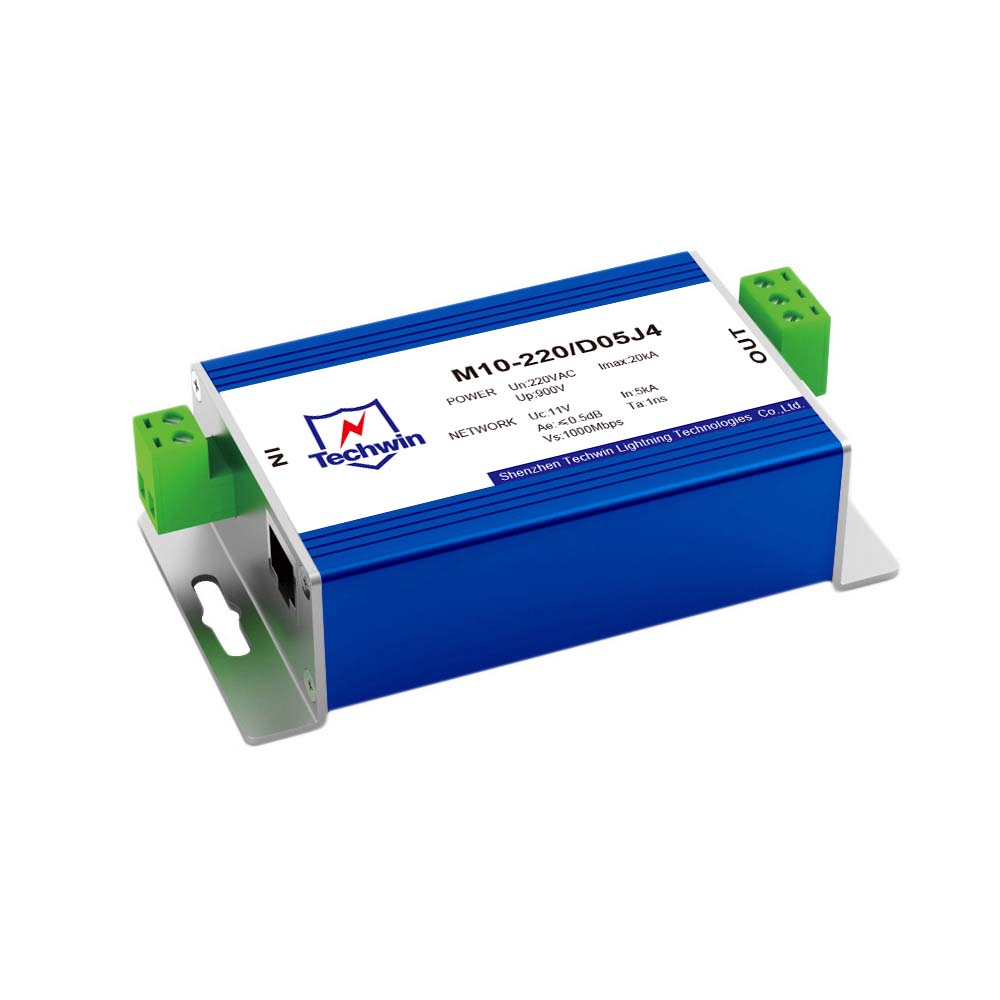

  • 电源网络二合一监控专用防雷器
电源网络二合一监控专用防雷器

摄像机电源、网络信号综合防护,干扰小;

通流量大、多级防护

插损小、传输性能优越、无漏流;

安装方便,结构严谨

全国热线

400-886-8016

基本描述Basic description- 天盾 -

电源网络二合一系列产品是为数字网络摄像机定制的一款防雷产品,保护摄像机电源、网络线路免受雷电电磁脉冲、感应过电压、操作过电压的影响,广泛应用于公共治安、交通监控等领域。该系列产品具有集成度高、插损低、残压低、方便安装等特点,具有良好的防雷效果

应用场景Application scene- 天盾 -

电源网络二合一监控专用防雷器

01主要用于监控系统对监控设备(电源、云台、摄像机)的防护;

02广泛应用于银行监控系统,小区安防系统;

03学校、企业、道路安全防护监控等监控设备。

技术参数technical parameter- 天盾 -

指标
百兆网络
M10-12/D05J4
    M10-24/D05J4          M10-220/D05J4
千兆网络
MDI-2-12
  MDI-2-24     MDI-2-220
        网络部分电气参数
最大持续工作电压Uc

5V

标称放电电流In

3kA(8/20μs)

最大通流容量Imax

5kA(8/20μs)

响应时间Ta

1ns


传输速率Vs

百兆网络

100Mbps

千兆网络

1000Mbps
头形式

 RJ45

         电源部分电气参数

标称工作电压(Un

12VDC
24VAC 220VAC

最大工作电压(Uc)

15VDC
30VAC 275VAZ
标称放电电流(In

10kA(8/20μs)

最大通流容量(Imax

20kA(8/20μs)

保护水平(In时,8/20μs)Up

60V
100V 900V
接头形式

压接式

外形尺寸(不含接地线)
百兆网络

112*60*25mm

千兆网络

88*68*40mm
保护等级

IP20

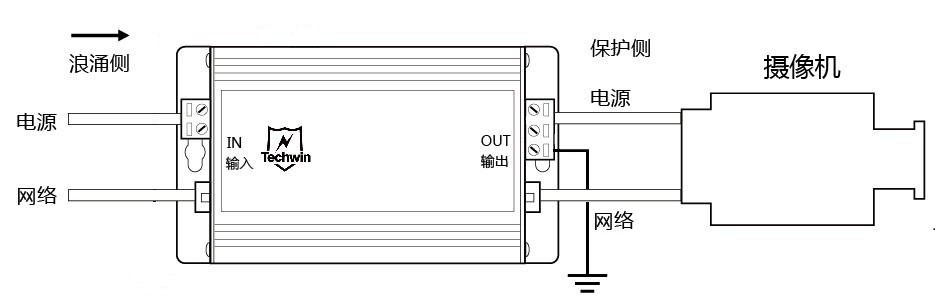

安装示意图installation diagram- 天盾 -

电源+网络:M10-12/D05J4 M10-24/D05J4 M10-220/D05J4

电源+网络:M10-12/D05J4 M10-24/D05J4 M10-220/D05J4




MDI-2-12 MDI-2-24 MDI-2-220

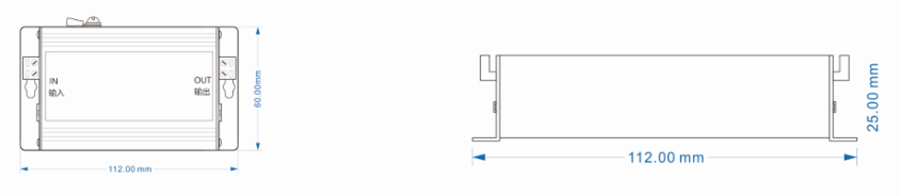

产品尺寸图Product size map- 天盾 -

产品尺寸图
