电源网络控制三合一防雷器

摄像机电源、网络信号、控制信号综合全防护,防雷能力强、稳定性高

多级防护电路、残压低、插损小、响应时间快、限制电压精确

具有最新隔离阻断技术、地闪回击保护技术、采用线线保护限制电压方案

具有隔离与回击保护效果与等电位技术功能

优异的传输性能、超低的误码率、接线方便、结构严谨、维护简单

全国热线

400-886-8016

基本描述Basic description- 天盾 -

        三合一防雷器用于保护对电磁干扰敏感的网络、控制和供电系统,使其免受雷电过电压和感应过电压、静电放电等所造成的损坏,广泛应用于公共治安、交通监控等领域。该系列产品具有集成度高、插损低、残压低、方便安装等特点,具有良好的防雷效果



应用场景Application scene- 天盾 -

resource/images/3d940e07804240798d348fb1868e4ae3_30.jpg

01摄像机电源、网络信号、控制信号综合全防护

02应用于公共治安、森林监控等

03学校、企业、道路安全防护等高清监控设备。

技术参数technical parameter- 天盾 -

指标

M10-12/D05J4/D12Y2 M10-24/D05J4/D12Y2 M10-220/D05J4/D12Y2 M10-220/D05J4/D12Y6

  网络及控制部分电气参数

工作电压Un

网络:5V;控制:12V

标称放电电流In

5kA

最大通流容量Imax

10kA

冲击放电电流Iimp

1.5kA

电压保护水平Up

网络:20V,控制:40V

传输速率Vs

网络:100/1000Mbps;控制:10Mbps

插入损耗Ae

≦0.5dB
接头形式

网络:RJ45;控制:2P压接端子

保护形式(网络部分)

1/2,3/6;1/2,3/6,4/5,7/8

保护形式(控制部分)

2线
2线 2线
6线

响应时间Ta

1ns

 电源部分电气参数

工作电压Un

12V 24V 220V 220V

最大工作电压Uc

15V 30V 275V 275V
标称放电电流In

10kA

最大通流容量Imax

20kA

冲击放电电流Iimp

2.5kA

电压保护水平Up

60V

100V 900V 900V
接头形式

压接端子

  机械参数

外形尺寸

118*82*45mm 137*82*35mm

防护等级

IP20

工作环境

温度-40+85℃,相对湿度 ≤95(25℃)


安装示意图installation diagram- 天盾 -

resource/images/3d940e07804240798d348fb1868e4ae3_32.png

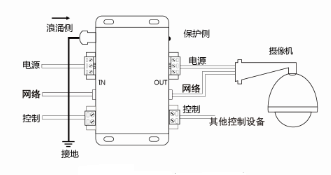

M10-12/D05J4/D12Y2、M10-24/D05J4/D12Y2、M10-220/D05J4/D12Y2接线图


resource/images/3d940e07804240798d348fb1868e4ae3_34.png

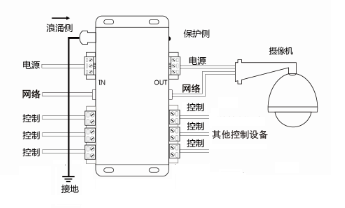

M10-220/D05J4/D12Y6接线图
