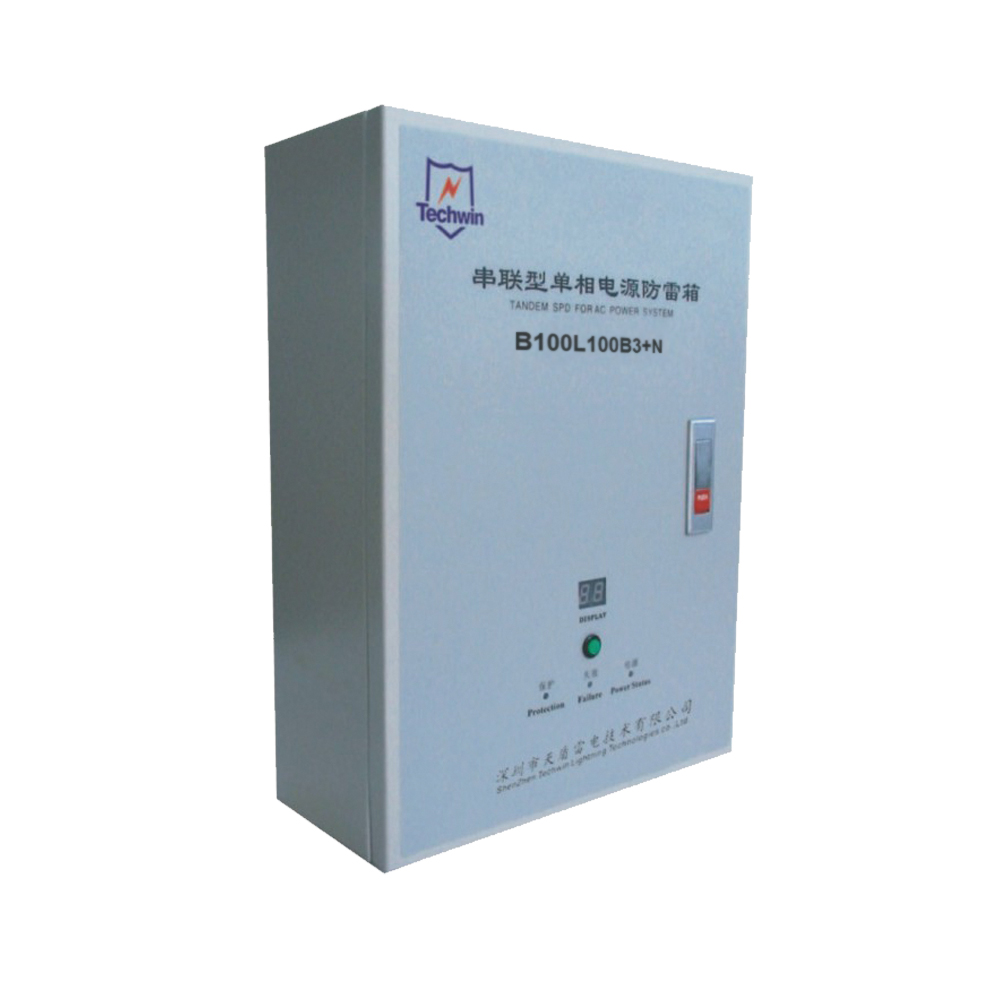

二端口交流电源防雷箱

采用温控断路技术，并内置过流保护电路，彻底避免火险发生

两级防护单元，残压更低

采用特殊冲击熔片，具有高可靠性

自带远程告警干接点，便于远程监控配备雷电计数器，准确记录雷击次数，带有模块告警指示灯，提供模块劣化指示

带有电源状态指示灯，提示防雷器的工作状态

采用内置热保护，工作稳定可靠

在线咨询

全国热线

400-886-8016

基本描述Basic description- 天盾 -

二端口交流电源防雷箱主要用于配电系统B级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（＜100us）过电压的影响，广泛应用于通信、安防、电力、交通、航空等领域机房电源保护。该系列产品采用温控保护电路，内置热保护，响应速度快，残压低，自带远程告警干接点等特点，阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。

应用场景Application scene- 天盾 -

01广泛应用于通信、电力、厂矿、金融、民航、铁路等系统的电源防雷击及过电压保护

02建筑物配电屏、配电箱；无人值守但须安装带遥信指示的防雷设备的环境

技术参数technical parameter- 天盾 -

指标	B100L100B3+N	B80L63B3+N
标称工作电压Un	380VAC
最大工作电压Uc	385VAC
额定工作电流Ic	100A	63A
标称放电电流In	50kA	40kA
最大通流容量Imax	100kA	80kA
保护水平Up	≦1.3kV
响应时间Ta	25ns
保护模式	L1、L2、L3-N,N-PE
遥信告警功能	可选
工作环境	温度：-40℃～+80℃ 相对湿度：≦95%
推荐安装导线截面积	L、N线≧16mm²，PE线≧25mm²	L、N线≧10mm² ，PE线≧16mm²
外形尺寸	450330140mm
模块数	8
保护等级	IP20

安装示意图installation diagram- 天盾 -

resource/images/125f920fe5244442a5313555d7ff0cd8_35.png

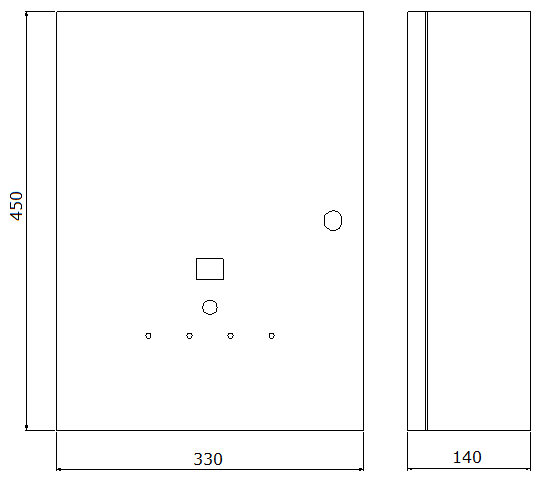

产品尺寸图Product size map- 天盾 -

resource/images/125f920fe5244442a5313555d7ff0cd8_37.png
