  • MDI 三合一系列高清摄像机专用防雷器

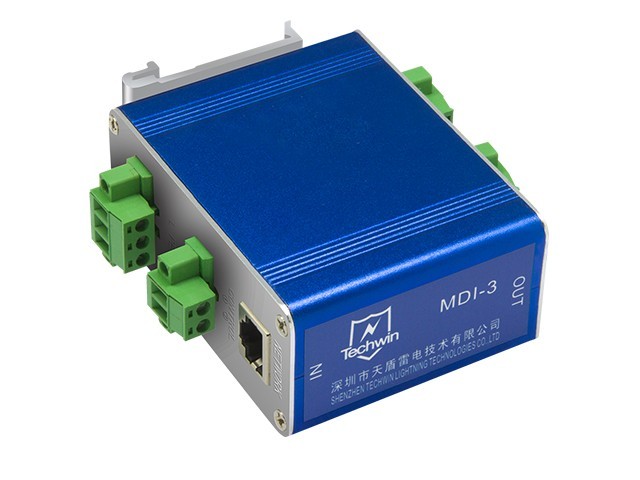

MDI 三合一系列高清摄像机专用防雷器

插损小、响应时间快

限制电压低,限制电压精确,通流量大

传输速率高、误码率低

PCB采用微带设计、结构严谨

隔离好、线扰低


全国热线

400-886-8016

基本描述Basic description- 天盾 -

MDI 三合一系列产品是为带云台控制高清网络摄像机定制的一款防雷产品,保护摄像机电源、网络等线路免受雷电电磁脉冲、感应过电压、操作过电压的影响,广泛应用于公共治安、交通监控等领域。该系列产品具有集成度高、插损低、残压低、方便安装等特点,具有良好的防雷效果。

应用场景Application scene- 天盾 -

resource/images/d3e456404eb14dc8a785d764a86e7431_28.jpg

01主要用于监控系统对监控设备(电源、云台、摄像机)的防护;

02广泛应用于银行监控系统

03学校、企业、道路安全防护等高清监控设备。

技术参数technical parameter- 天盾 -

指标

MDI-3-12

MDI-3-24

MDI-3-220

    网络/控制部分电气参数

工作电压Un

网络:5V,控制:12V

标称放电电流In

5kA(8/20μs)

最大通流容量Imax

10kA(8/20μs)

保护水平Up

网络:20V,控制:40V

传输速率Vs

网络:1000Mbps;控制10Mbps

响应时间Ta

1ns

插入损耗Ae

≦0.5dB

接头形式

网络:RJ45;电源、控制:压接式

  电源部分电气参数

工作电压Un

12V

24V

220V

最大工作电压Uc

15V

30V

275V

标称放电电流In

10kA(8/20μs)

最大通流容量Imax

20kA(8/20μs)

保护水平Up

60V

100V

900V

接头形式

压接式

外形尺寸

88*68*38(不含端子)

保护等级

IP20

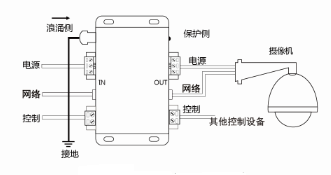

安装示意图installation diagram- 天盾 -


1、防雷器串接在被保护设备与信号通道之间。

2、防雷器的输入端(IN)与信号通道相连, 输出端(OUT)与被保护设备相连, 不能接反。

3、把防雷器的接地线与防雷系统接地排可靠连接。

4、本产品无需特别维护。当系统工作出现故障怀疑防雷器时,可拆除防雷器后再检查,若还原到使用前的状态后系统恢复正常,则说明防雷器已经损坏,必须立即更换。


resource/images/d3e456404eb14dc8a785d764a86e7431_26.png
