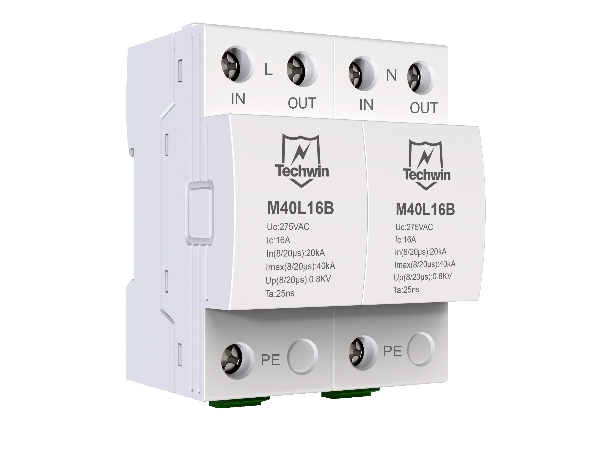

双端口电源防雷器

采用温控断路技术，并内置过流保护电路，彻底避免火险发生

两级防护单元，有效降低残压

中间窜接电源隔离抑制器，最大限度的阻挡线路上的雷电电磁脉冲

工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作

在线咨询

全国热线

400-886-8016

基本描述Basic description- 天盾 -

交流双端口电源防雷器主要用于交流配电系统C/D级防护，采用的C+D模式双端口限压型设计，用于防止雷电过电压和瞬态过电压对单相交流电源系统和用电设备造成的损坏。产品设计两级防护单元，采用创新性C+D配合型双端口限压技术，有效降低残压。中间窜接地闪回击保护单元，具备能量自动配合能力，最大限度的阻挡线路上的雷电电磁脉冲。

应用场景Application scene- 天盾 -

01用于低压（220/275VAC）工业电网和民用电网

02适用于交流配电系统C/D级防护

技术参数technical parameter- 天盾 -

指标	M40L16B2	M40L16B4
标称工作电压Un	220/380VAC
最大工作电压Uc	275/385VAC
额定工作电流Ic	16A
故障电流If	≧60A
工作压降	≦1%
标称放电电流In	20kA
最大通流容量Imax	40kA
保护水平Up	≦0.8kV
响应时间Ta	25ns
保护模式	L、N-PE	L1、L2、L3、N-PE
遥信告警功能	可选
工作环境	温度：-40℃～+80℃ 相对湿度：≦95%
推荐安装导线截面积	L、N线≧2.5mm²，PE线≧4mm²
外形尺寸	907266mm	9014466mm
模块数	2	4
保护等级	IP20

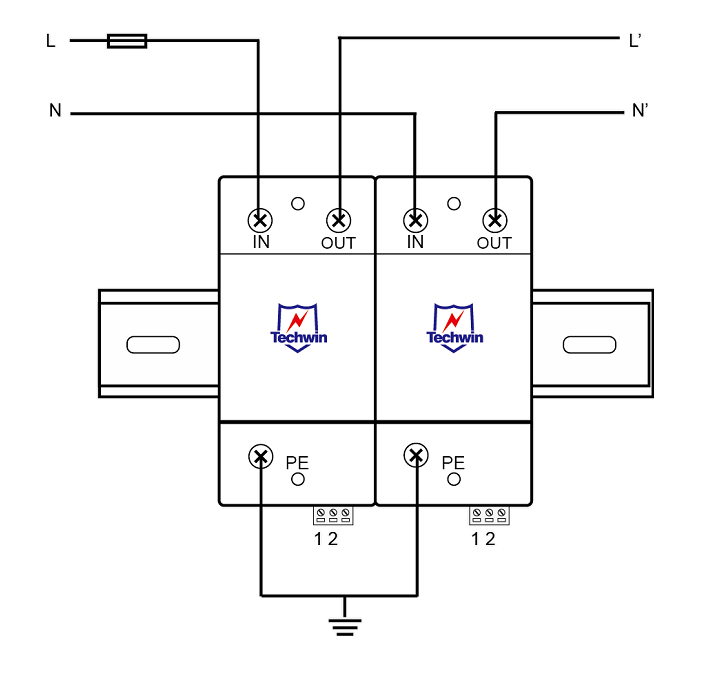

安装示意图installation diagram- 天盾 -

resource/images/ea7bc45332d742a3afb7bec4e0cff549_84.png

以M40L16B2为例

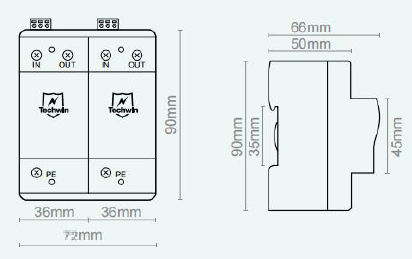

产品尺寸图Product size map- 天盾 -

resource/images/ea7bc45332d742a3afb7bec4e0cff549_82.png

以M40L16B2为例
