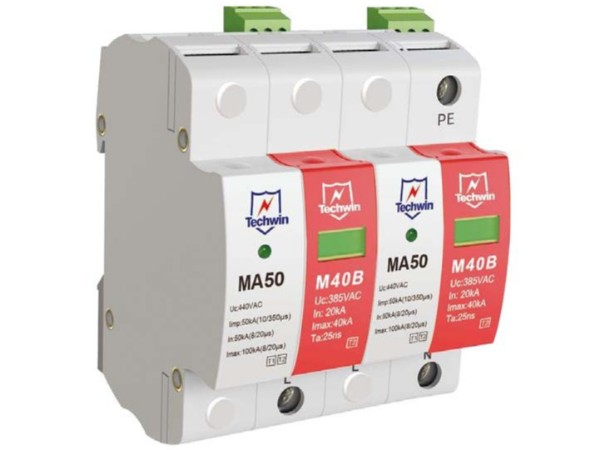

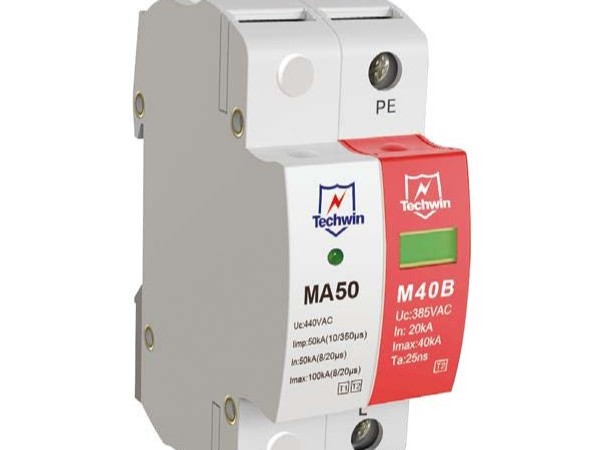

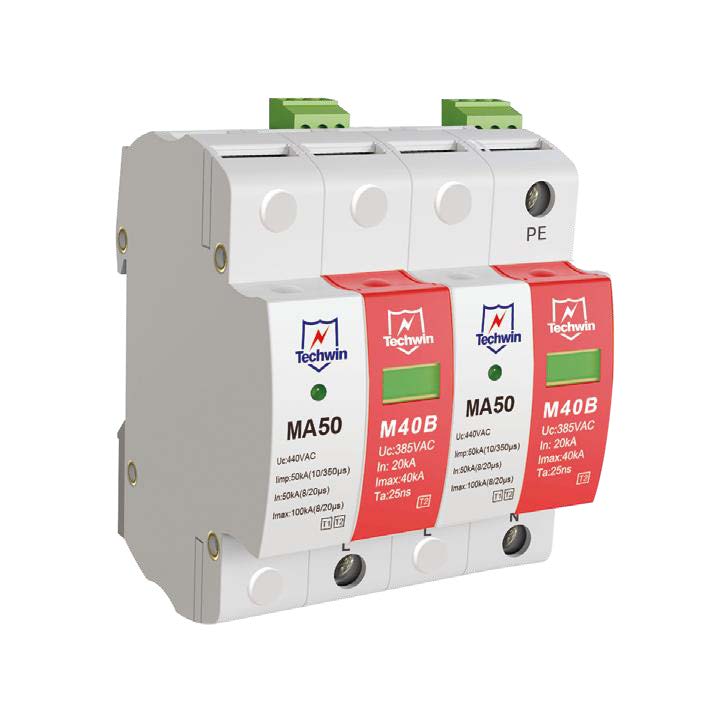

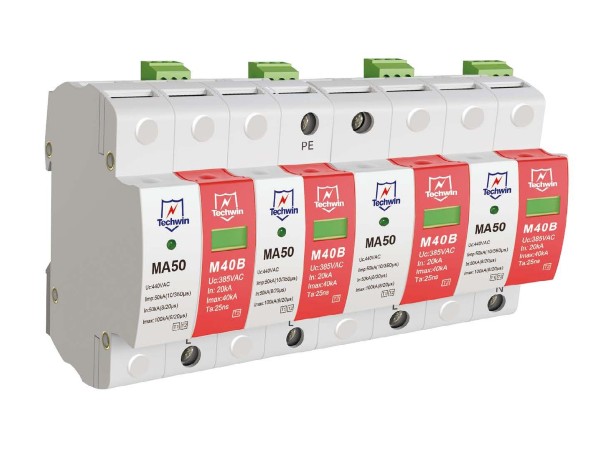

一二级BC复合型电源防雷器

B+C组合型电源防护

采用温控断路技术，并内置过流保护电路，彻底避免火险发生

工作状态及失效状态，清晰直观

工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作

在线咨询

全国热线

400-886-8016

基本描述Basic description- 天盾 -

MA50M40B B+C组合型电源防雷器产品主要用于配电系统一级防护（可通过最大50kA 10/350µs波形的电流冲击），用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（<100µs）过电压的影响，广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间快，残压低等特点，并且阻燃级别为V0级，最大程度上杜绝火灾发生，起到安全防护作用。

应用场景Application scene- 天盾 -

01用于低压220/380V工业电网和民用电网一级防护

02广泛应用于高速交通、安防监控等系统

03适用于各类建筑物总配电柜/箱的电源防护

技术参数technical parameter- 天盾 -

指标	MA50M40	MA50M40B/2	MA50M40B/4
标称工作电压Un	220/380VAC	220VAC	380VAC
最大工作电压Uc	385/440VAC
最大冲击电流Iimp	50kA
标称放电电流In	20kA
相线及中线对地总电流	50kA（10/350μs）	100kA（10/350μs）	200kA（10/350μs）
相线及中线对地总电流	40kA（8/20μs）	80kA（8/20μs）	160kA（8/20μs）
保护水平Up	0.9kV/1.2kV
响应时间Ta	100ns/25ns
保护模式	L/N-PE	L、N-PE	L1、L2、L3、N-PE
主动能量	主动能量自动匹配型
遥信告警功能	可选
工作环境	温度：-40℃～+80℃ 相对湿度：≦95%
推荐安装导线截面积	L、N线≧16mm²，PE线≧25mm²
外形尺寸	913668mm	917268,mm	9114468mm
模块数	2	4	8
保护等级	IP20

安装示意图installation diagram- 天盾 -

resource/images/ea7bc45332d742a3afb7bec4e0cff549_72.png

MA50M40B/2示意图

resource/images/ea7bc45332d742a3afb7bec4e0cff549_74.png

MA50M40B/4示意图

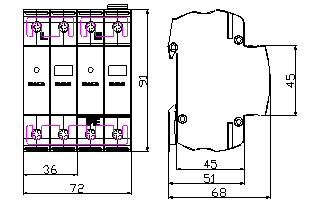

产品尺寸图Product size map- 天盾 -

resource/images/ea7bc45332d742a3afb7bec4e0cff549_76.png

MA50M40B/2尺寸图

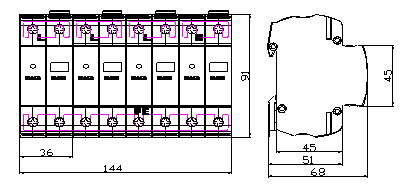

resource/images/ea7bc45332d742a3afb7bec4e0cff549_78.png

MA50M40B/4
