广播站防雷解决方案

返回列表 来源: 发布日期: 2020.07.08

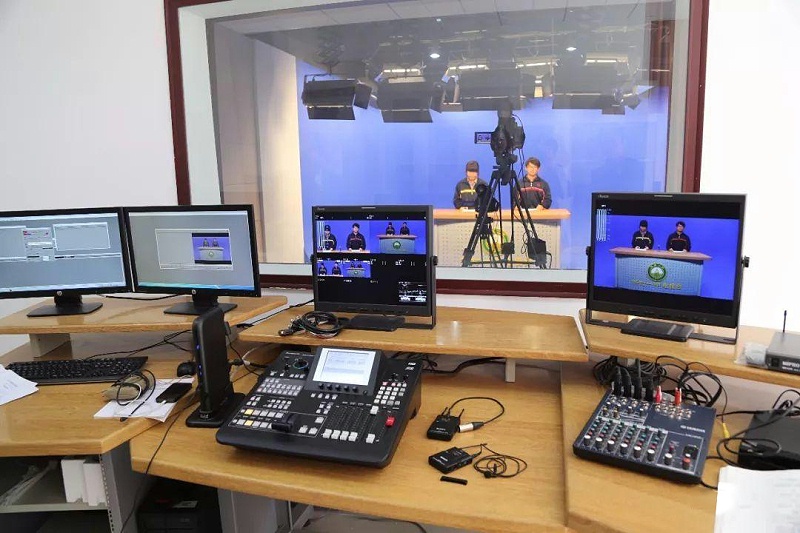

广播站防雷

    如果是城市广播站,则在市电降压后的配电屏后并联安装一级浪涌保护器 M100B+C/3+N)然后在发射站的配电柜空开后安装 40KA 浪涌保护器( M40B4 ),最后在发射设备前端并联 20-40KA 电箱防雷器( M40B2 . 多级防护后,当雷电流通过电源线路时层层削弱,最终把电压降至设备耐压值范围,保护设备。

    广播站还涉及的是天馈线防雷器,在发射设备安装对应频段,对应功率的天馈 SPD,通过设备的馈线进行防护设备。还涉及音频系统防雷产品, RJ11 接口的电话线防雷器、压接式接口的广播线防雷器等等 .

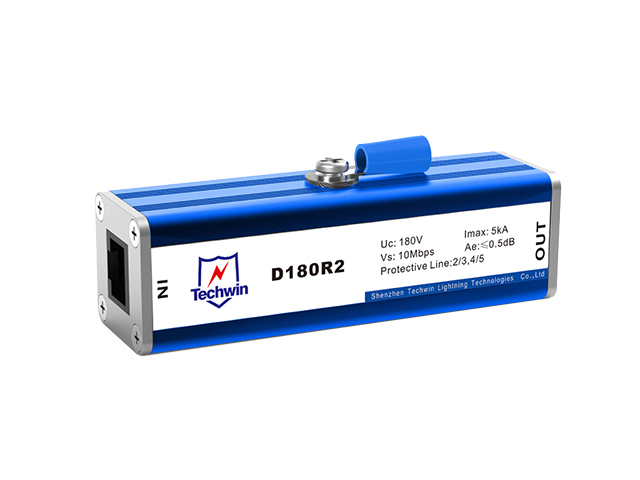

D180R2

    1、 RJ11接口的电话线防雷器
    该产品串接在电话线中,需要做电话水晶头跳线,可以选择单路,16 路, 24路保护。

    型号: D180R2 (单路 ) D180R16 16路)、 D180R24 24 路)
主要参数:
额定电压:180V
通流容量: 5kV&2.5KA
插入损耗:0.5dB
接口:RJ11

防护等级:IP20

传输速率Vs: 10Mbps


    2、压接式接口的广播线防雷器
    该产品主要用于广播系统,比如消防广播预警广播等,串联接线,导轨式安装。

型号:D110Y2
主要参数:
额定电压:110V
通流容量: 10kV&5KA
插入损耗:0.5dB
接口:压接式

防护等级:IP20

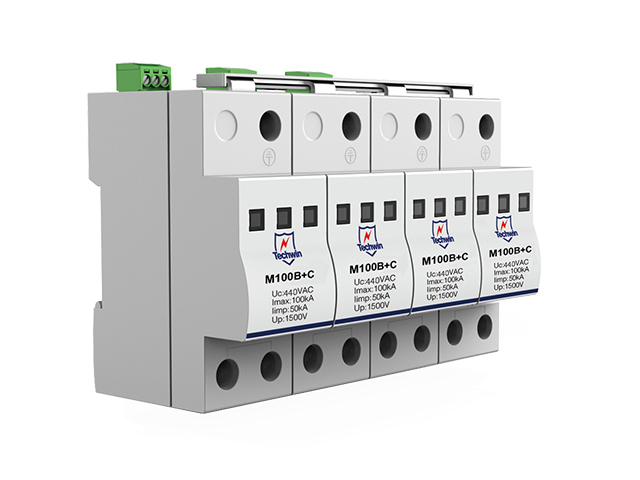

  一级浪涌保护器

    3、TI级浪涌保护器

    M100B+C/3+N型交流电源防雷器用于防止雷电过电压和瞬态过电压对壹级电源系统和用电设备造成的损坏。

产品型号

M100B+C/3+N

最大持续工作电压Uc

385VAC

标称放电电流(8/20μs In

50kA

最大通流容量(10/350μs Iimp

25kA

最大通流容量(8/20μs Imax

100kA

保护水平Up

2.0kV8/20μs ),2.0kV 10/350μs

接入导线截面积

电源线≥16mm2,地线≥ 25mm2

外形尺寸

90×144×65mm

工作环境

温度-40~+ 85℃,相对湿度≤95 (25 )
