监控系统防雷方案

返回列表 来源: 发布日期: 2021.05.18

监控系统防雷方案

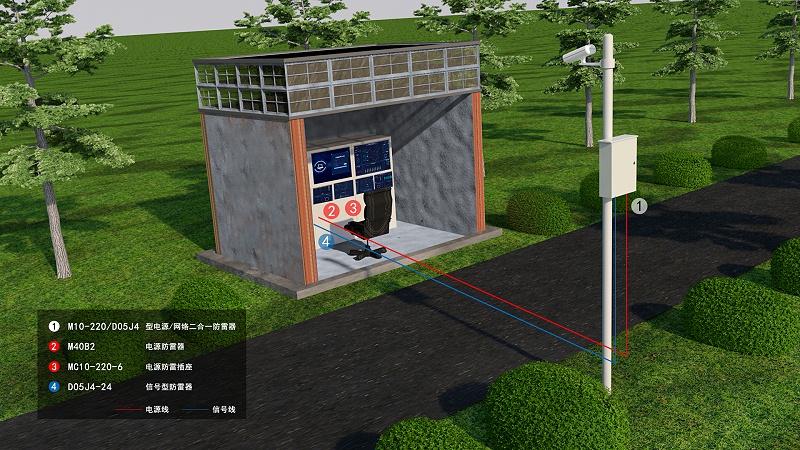

方案1产品图


随着网络摄像机在公安、交通、高速、小区等领域的广泛应用,监控摄像机遭雷击事故频发。防雷保护势在必行。安装合适的浪涌保护器(防雷器),能很好地保护这些相关安防设备,确保其安全、正常运行,减少维护成本。

根据监控系统防雷的需要,天盾提出了综合防雷解决方案

在监控前端的每个监控点,都需配置一套相对应的监控专用防雷器

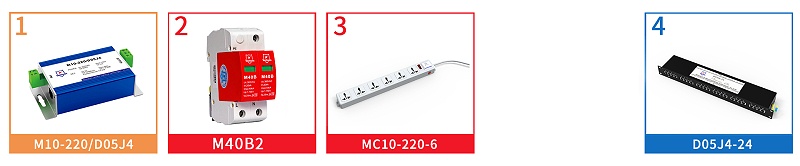

(1)工作电压为220VAC,采用M10-220/D05J4型电源/网络二合一防雷器

(2)工作电压为24VDC,采用M10-24/D05J4型电源/网络二合一防雷器

(3)工作电压为12VDC,采用M10-12/D05J4型电源/网络二合一防雷器

信号防雷措施

监控后端,交换机多为24口网络交换机,应配置多口网络信号防雷器。如D05J4-24。


电源系统防雷措施

(1)中心机房配电箱处端配置Imax≧40kA(8/20μs)的电源三级防雷装置。如电源防雷器M40B4。
(2)终端设备前配置Imax≧10kA(8/20μs)的电源四级防雷装置。如防雷插排MC10-220-6或PDU10-220-6。
