印度尼西亚青山园区网侧调频锂电池储能系统防雷

返回列表 来源: 发布日期: 2022.08.26
1

项目需

ima-1

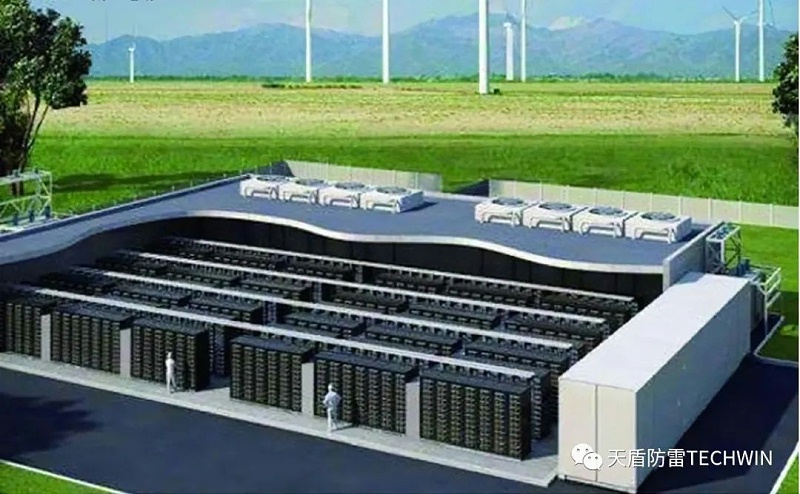

【锂电池储能系统概念图】

电池储能(Battery Energy Storage System,简称BESS),是一个利用锂电池/铅电池作为能量储存载体,一定时间内存储电能和一定时间内供应电能的系统,具备技术较成熟、容量大、安全可靠、噪声低、环境适应性强、便于安装等优点,在风电、光伏等新能源发电领域中的应用需求旺盛。

近些年,世界各国一直在积极推动电网现代化,并提高电网的能力,以满足目前和未来的需求。而电力需求的快速增长和可再生能源整合的广泛应用将使其他国家对电池储能市场的需求保持旺盛,导致市场在预测期内的显著增长。

ima-2

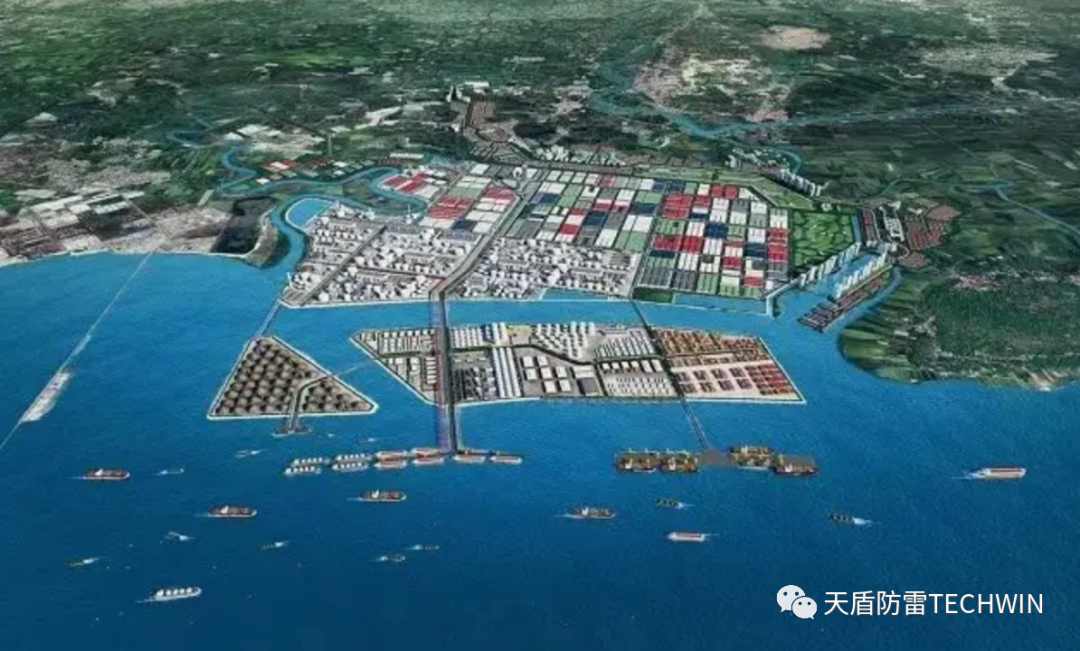

【中国印尼综合产业园青山园区鸟瞰图

中国印尼综合产业园区青山园区位于印度尼西亚中苏拉威西省摩罗瓦里县,占地超过 2000 公顷,紧靠省际公路,与摩罗瓦里县车行距离约 60 公里,与肯达里市车行距离约 260 公里。园区开发业主为中方控股的印尼经贸合作区青山园区开发有限公司 (IMIP),主要承担土地购买、性质变更并批租给园区内引入的项目公司,土地平整,道路、码头及园区基础设施建设,园区行政、社会管理,园区安全保卫和环保等等职能。为保障电力供应,采用网侧调频锂电池储能系统为供电系统提供储能供电系统。

ima-3

【中国印尼综合产业园青山园区夜景

由于锂电池储能系统利用锂电池作为能量储存载体,一定时间内存储电能。当雷电来临,雷电产生的瞬间脉冲很有可能对用电设备造成破坏及不良影响。由于雷击电涌导致的设施成本增加和运行效率降低,从而形成经济和服务损失往往是不可估量的。因此,必须采取电涌保护措施来减少由于外部影响造成损坏的概率,其中主要需要考虑的风险之一是由于雷电或开关操作产生的瞬态过电压造成的损坏风险。

2方案应用

锂电池储能系统需要安装防雷器,通过感应防雷防止雷电产生的瞬间脉冲电压对用电设备造成影响。

具体方案如下:

ima-4

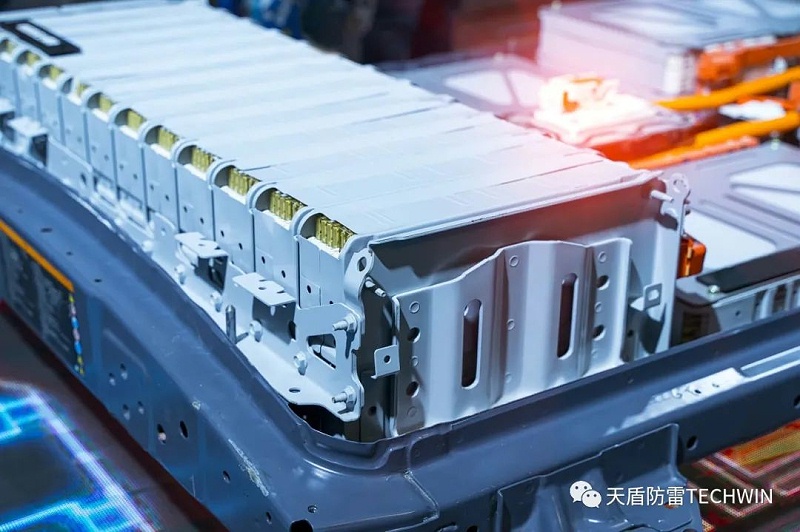

【电池储能系统内部图

  • 1500V直流系统的电池舱直流侧输出采用天盾Techwin直流电源防雷器M40-1500,此款产品也是国内最早一批通过  TüV认证  的1500VDC系统的浪涌保护器,整体性能达到且优于国际指标。

ima-5

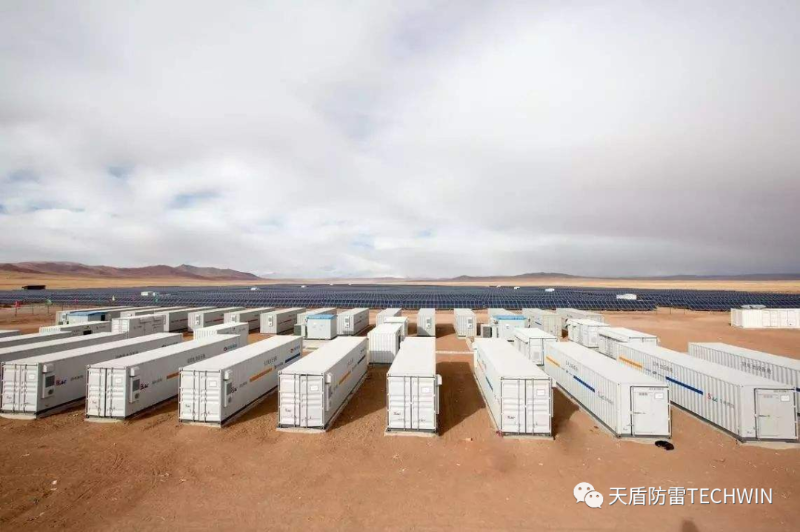

【锂电池储能系统场景图

在变流器网侧交流电缆线路处加装天盾Techwin交流电源防雷器M40W-690,产品选用高性能压敏电阻元器件,防雷能力强、残压低,具备遥信告警功能,可配合智能雷电采集器使用,实施在线监测防雷器使用状态、雷击次数、泄露电流、使用寿命等等。

  • 在储能系统变电箱处安装T1级浪涌保护器,防止LPZ0-LPZ1区间强雷电电磁脉冲对储能系统的损坏,抵御高强度雷电能量的入侵破坏,在此处选用天盾Techwin一级电源防雷器MA25/4。此款产品同样通过   TüV国际认证  远销海外多国,客户反馈良好。
  • 在信号线路系统中采用天盾信号浪涌保护器,针对储存系统中的各种通信线路、控制线路等进行精密全方位的安全雷电浪涌保护方案。

ima-6

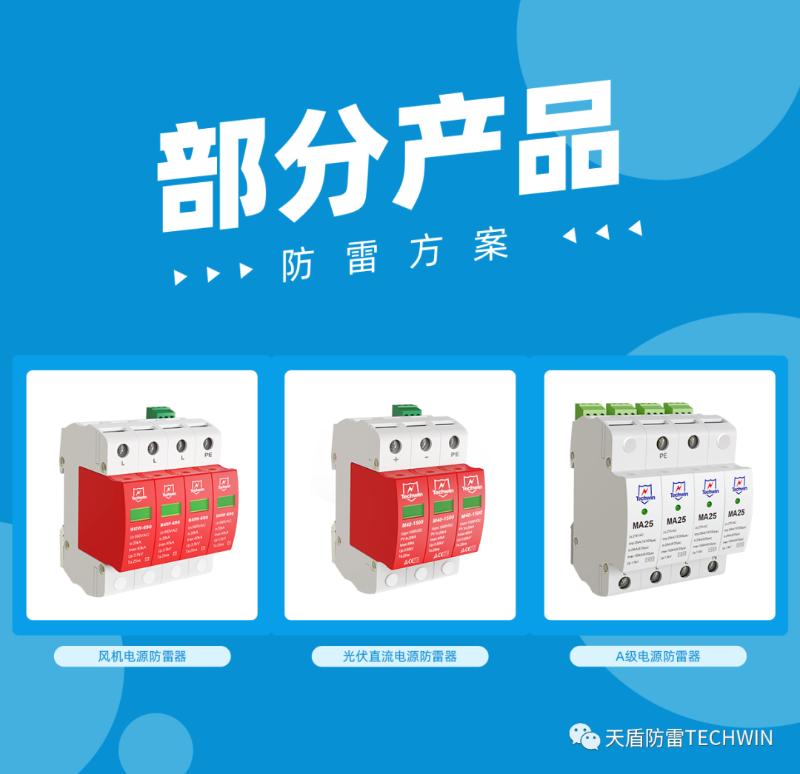

项目所用部分产品图示例】


随着新能源的大力发展,“双碳”的积极推进,储能在发电侧、电网侧、微电网和用户侧将会得到更为广泛的应用。   通过防雷工程的全面实施,为电池储能系统的调节微电源性能、保证负荷供电质量、维持电网稳定提供安全可靠的雷电防护,保障供电系统平稳运行。
