项目背景
HD-SDI系统具备高清图像无延迟实时传输,高清图像无损失不失真,视频录像画质回放清晰,高标清多路系统可灵活搭配等特性。同时,SDI数字高清监控,不管是预览还是回放,都同样可达到稳定的高清晰度。因此HD-SDI系统的未压缩高清图像是智能监控所需的最佳图像来源。
防雷方案

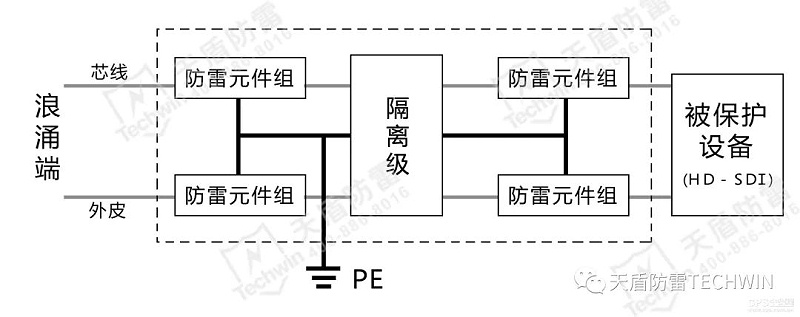

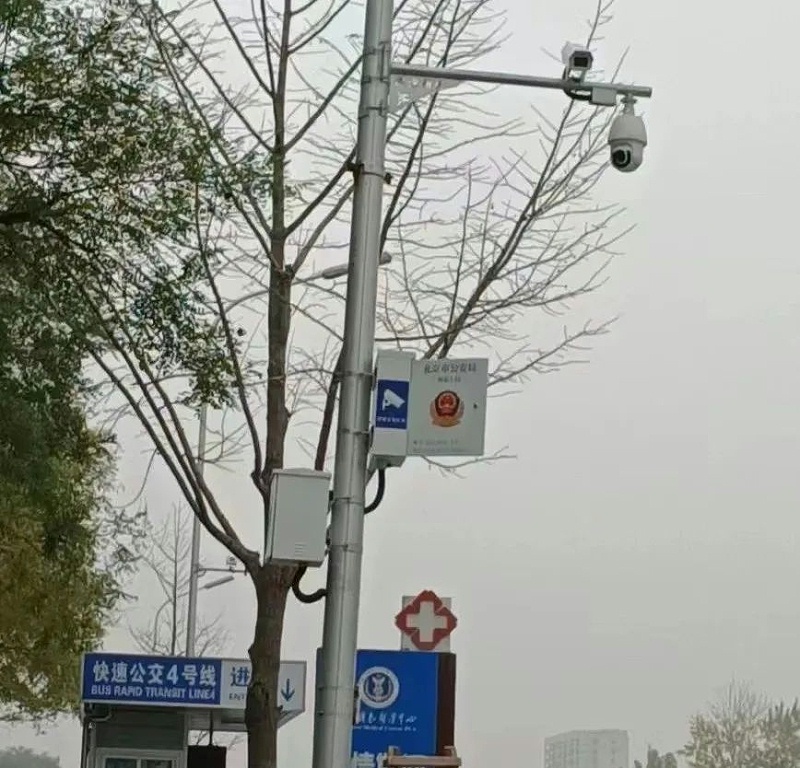

根据北京市海淀区城市服务管理指挥中心重点地区高清实时无压缩视频监控系统建设(SDI)项目的需求,结合SDI技术自身特点及防雷技术,为该项目提供专利产品SDI防雷器,在确保传输性能不收影响的大前提下,实现了防雷效果最大化。下图为SDI防雷技术结构图。
SDI防雷器设计有以下特点:
合理规划,传输性能优越
通过对SDI防雷器原理及电路重新合理规划,选用优质防雷器件,完全满足SDI传输速率、多重信号载波传输等性能。即使加装防雷器后,最大传输距离仍然为100-200米,并且无信号丢失。
多级防护,防雷效果更佳
对SDI防雷器进行了三级防护设计,第一级为泄放雷电流主通道,第二级为延时、退耦,第三级为末端精密保护。通过三级器件防护设计,防雷器最大通流容量达到5kA,确保SDI设备24小时全天候安全稳定运行。
多种选择,安装更加简易
SDI防雷器设计充分考虑到实地安装的便利性,可支持两种安装方式:固定孔安装方式与导轨安装,确保施工中一把螺丝刀解决包括防雷器固定、接地、布线等问题。
