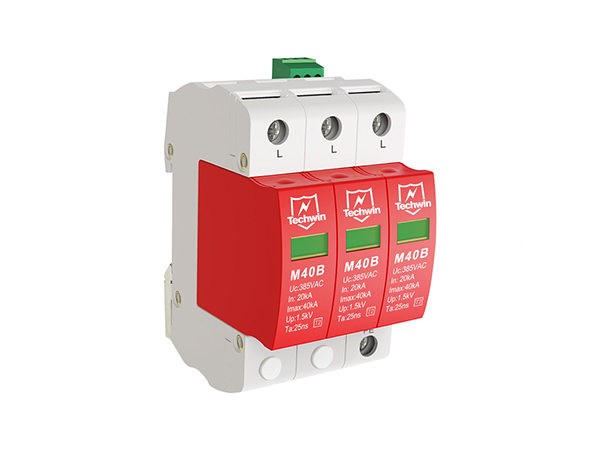

M40B系列电源防雷器

TUV认证

超低残压

采用标准模块化设计,安装简单,维护方便;

漏电流及变化率小,通流量大,响应速度快;

采用温控保护电路,内置热保护,短路故障自动脱离装置

具有工作故障指示,遥信告警功能

3+1保护模式(L-N,N-PE),特别适合电网差的地区使用工艺考究,能在高湿度和恶劣环境下长期工作

全国热线

400-886-8016

基本描述Basic description- 天盾 -

M40B系列电源防雷器主要用于配电系统C级防护,用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振(<100µs)过电压的影响,广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快、残压低、及时脱扣等特点,并且阻燃级别达到V-0级,最大程度上杜绝火灾发生,起到安全防护作用。

M40B3+N

 M40B3+N

应用场景Application scene- 天盾 -



01用于低压(220/380VAC)工业电网和民用电网;

02在电力系统中,主要用于自动化机房、变电站主控制室电源屏内电源输入或输出端;

03适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护。

技术参数technical parameter- 天盾 -

指 标

M40B2

M40B1+N

M40B3

M40B4

M40B3+N

标称工作电压(Un)

380VAC/单相220VAC

最大持续工作电压(Uc)

385VAC

标称放电电流(In)

20kA

最大通流容量(Imax)

40kA

保护水平(Up)

1.5kV

响应时间

(Ta)

M40B

25ns

NPE40

/

100ns

/

/

100ns

外形尺寸

91*36*68mm

91*54*68mm

91*72*68mm

工作环境

温度-40~+85℃,相对湿度≤95%(25℃)

保护等级

IP20

安装示意图installation diagram- 天盾 -

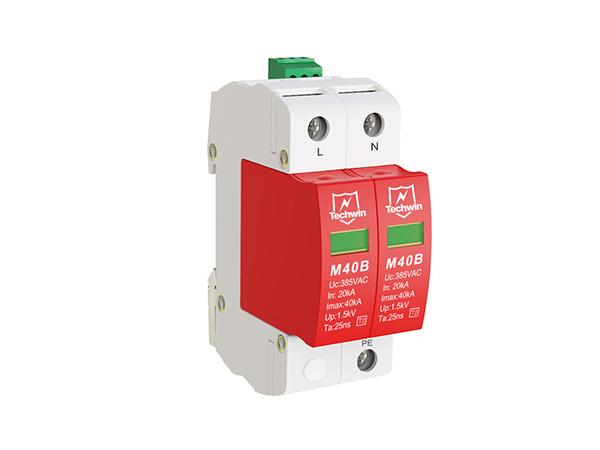

M40B1+N接线示意图

M40B1+N接线示意图

M40B4(M40B3没有零线N-PE模块)接线示意图

M40B4(M40B3没有零线N-PE模块)接线示意图

M40B3+N接线示意图

M40B3+N接线示意图

M40B2接线示意图

M40B2接线示意图

产品尺寸图Product size map- 天盾 -

产品尺寸图
