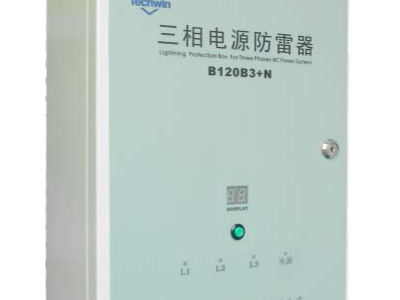

一端口交流电源防雷箱

采用特殊冲击熔片，具有高可靠性

自带远程告警干接点，便于远程监控

配备雷电计数器，准确记录雷击次数，带有模块告警指示灯，提供模块劣化指示

带有电源状态指示灯，提示防雷器的工作状态采用内置热保护，工作稳定可靠

在线咨询

全国热线

400-886-8016

基本描述Basic description- 天盾 -

一端口系列电源防雷箱主要用于配电系统B/C级防护用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（＜100us）过电压的影响，广泛应用于通信、安防、电力、交通、航空等领域机房电源保护。该系列产品采用温控保护电路，内置热保护，响应速度快，残压低，自带远程告警干接点等特点，阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。

应用场景Application scene- 天盾 -

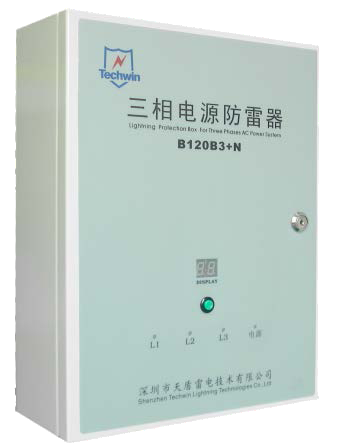

resource/images/125f920fe5244442a5313555d7ff0cd8_11.png

01广泛应用于通信、电力、厂矿、金融、民航、铁路等系统的电源防雷击及过电压保护

02建筑物配电屏、配电箱；无人值守但须安装带遥信指示的防雷设备的环境

技术参数technical parameter- 天盾 -

指标	三相	B40B4	B60B4	B80B4	B100B4	B120B4
		B40B3+N	B60B3+N	B80B3+N	B100B3+N	B120B3+N
	单相	B40B2	B60B2	B80B2	B100B2	B120B2
		B40B1+N	B60B1+N	B80B1+N	B100B1+N	B120B1+N
工作电压Un		220/380VAC
最大工作电压Uc		385VAC
标称放电电流In		20kA	30kA	40kA	50kA	60kA
最大通流容量Imax		40kA	60kA	80kA	100kA	120kA
电压保护水平Up		≦1500V	≦1800V	≦2000V	≦2500V	≦2500V
保护模式		三相L1、L2、L3、N-PE；L1、L2、L3-N,N-PE 单相：L、N-PE；L-N,N-PE
响应时间Ta		25ns
推荐安装导线截面积(L、N线)		≧6mm²	≧10mm²	≧10mm²	≧16mm²	≧16mm²
推荐安装导线截面积(PE线)		≧10mm²	≧16mm²	≧16mm²	≧25mm²	≧25mm²
防护等级		IP55
外形尺寸		310230110mm			400300120mm
工作环境		温度-40～+85℃，相对湿度 ≤95％(25℃)

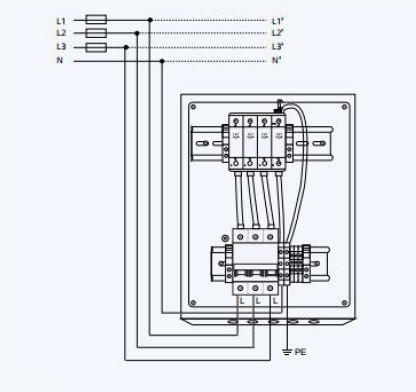

安装示意图installation diagram- 天盾 -

resource/images/125f920fe5244442a5313555d7ff0cd8_13.png

以B**B4接线图为例
