项目背景

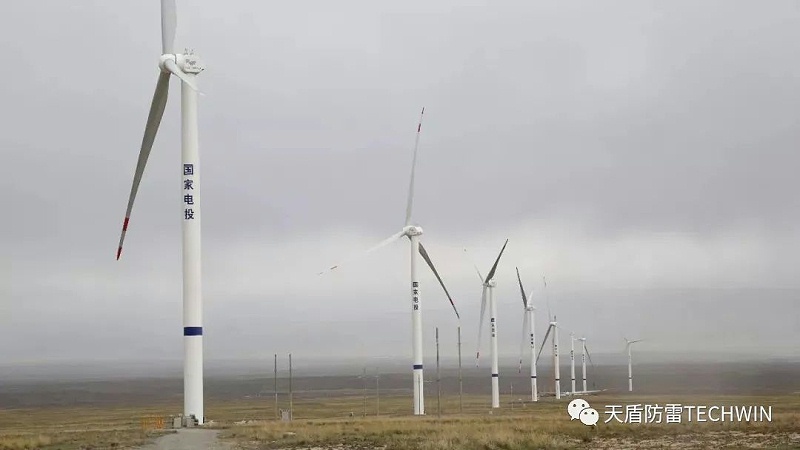

      近年以来，甘肃电投集团深入落实绿色发展理念，按照甘肃省委省政府实施“强工业”战略部署，抢抓国家“双碳”政策和甘肃省打造国家级“河西走廊清洁能源基地”的政策机遇，积极发挥全省新能源产业链主企业作用，依托河西走廊火电调峰能力和优势，积极参与河西地区沙漠、戈壁、荒滩风电光伏基地建设，累计开工建设6个共计900兆瓦的新能源项目，使河西地区的戈壁荒漠成为全国“绿电”生产基地。

防雷方案

      风力发电机系统的防雷是一个系统工程，它包括直击雷的防护、感应雷的防护、等电位连接 措施、屏蔽措施、规范的综合布线、安装电涌保护器（SPD ）、完善合理的接地系统等几 个部分组成。

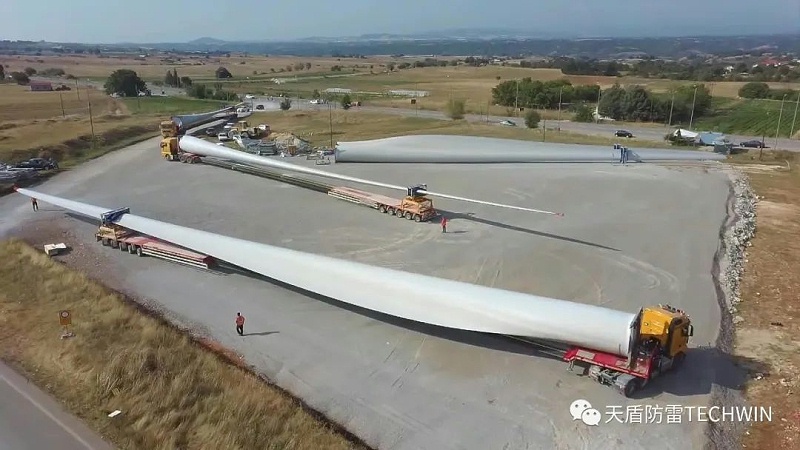

       1、 由于大型风力发电机整体高度 70 米以上，并且安装在旷野、山地、海边等，极易遭受雷击。而叶片的叶尖部分又处于整个风力发电机的最高点,是雷电袭击的首要目标，因此是最易遭受雷击的部件。同时叶片又是风力发电机组中最昂贵的部件，因此叶片的防雷 击保护至关重要。研究结果表明叶片的完全绝缘不能降低被雷击的风险而只能增加受损伤的程度，而在很多情况下雷击的位置在叶尖的背面。目前针对 叶片研制开发的专门的防雷系统，是由雷电接闪器和雷电传导部分组成。

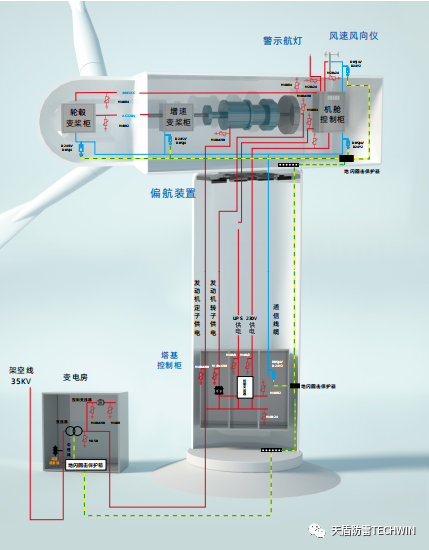

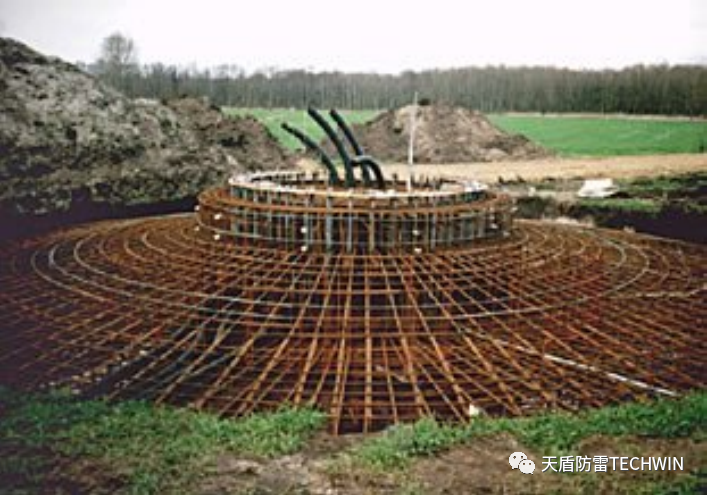

       2 、 机舱主机架除了与叶片相连，还连接机舱顶上避雷针。避雷针用作保护风速计和风标免受雷击。避雷针通过引下线与塔底基础结构内的地网相连。机舱内金属结构件和塔架与接地网相连，形成等电位联接。机舱内通讯设备工作地、保护器、信号防雷器接地线等于地闪回击保护器联接，地闪回击保护器再与等电位联接。对进入塔筒的各种金属管线实施均压等电位连接，具有特殊要求的各种不同地线进行等电位处理。这样就形成一个法拉第笼式接地系统。另外还需要专设引下线连接机舱和塔架，以及做好地网。

      3、 风速计和风标与避雷针一起接地等电位；机舱的所有金属组件如主轴承、发电机、齿轮箱、液压站等以合适尺寸的接地带，连接到机舱主框作为等电位；地面开关柜框由一个封闭金属盒，连接到地等电位。防止局部过电压，达到各点电位均衡的目的。箱变接地与避雷针接地相连，共用接地。

      4、 在机舱上的控制器和塔底控制器的通信，采用光纤连接，达到光电隔离的目的。对控制器和传感器，采用不同的直流电源供电，达到电源隔离的目的。需重点保护的电气部分，采用地闪回击保护装置，避免地电位反击。在发电机、开关柜等电源线路采用电源防雷器保护。在控制器模块电子组件、信号电缆终端等，采用信号防雷器保护。

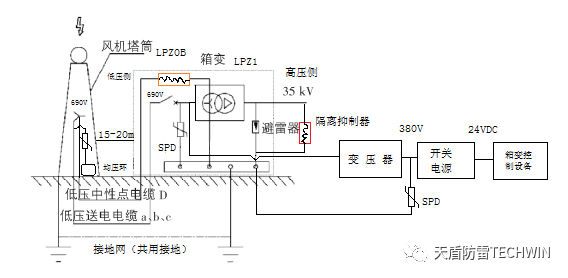

5、 在塔上控制柜等设备保护地、工作地、信号防雷器防雷接地都接入地闪回击保护装置，再接入接地端子排接入塔基接地端均压环。变压房变压器中性线接入风电变压器专用地闪回击保护箱，地闪回击保护装置串联于变压器中性线中，SPD泄放单元并联于输出电源线路，即为低压侧供电线路提供雷电流泄放保护的同时，隔离抑制高压侧雷电流泄放引起的地电位反击通过中性线进入变压器，从而保护变压器免遭雷电损坏。
