一、各级 SPD 的选择参数

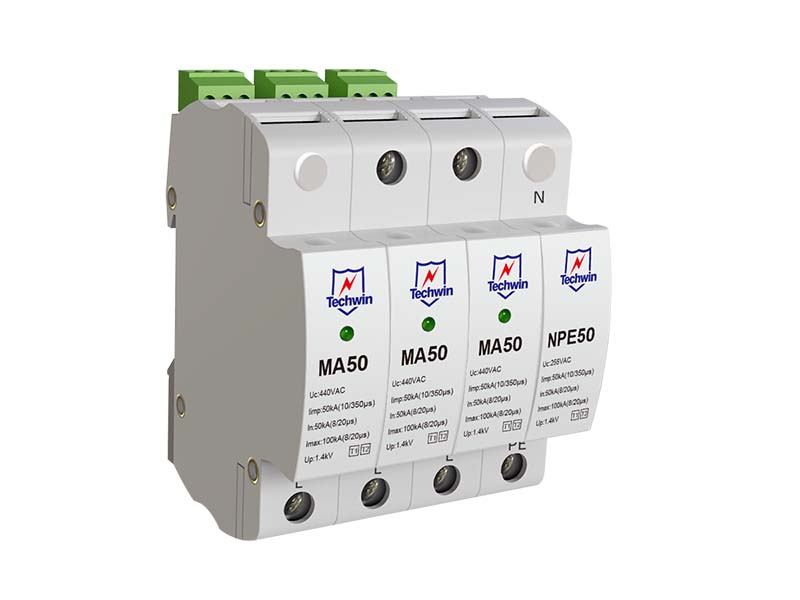

1. 第一级电涌保护器（SPD-1），如天盾雷电的MA50、MA25

• 安装位置：建筑物的总配电室或总配电柜。
• 功能特点：对大能量雷电流的泄放，提供一级防护。
• 推荐参数：
  • 最大持续运行电压（Uc）：440V
  • 最大放电电流：根据规范计算设计或参考标准要求。
  • 保护电平（Up）：≤2.5kV
  • 响应时间（tA）：≤100ns
• 注意事项：
  • 配电机房总配电柜安装三片开关型 SPD 可满足要求。
  • 如果总配电室的 N 与 PE 已接地，N 到地之间可以不加 SPD。

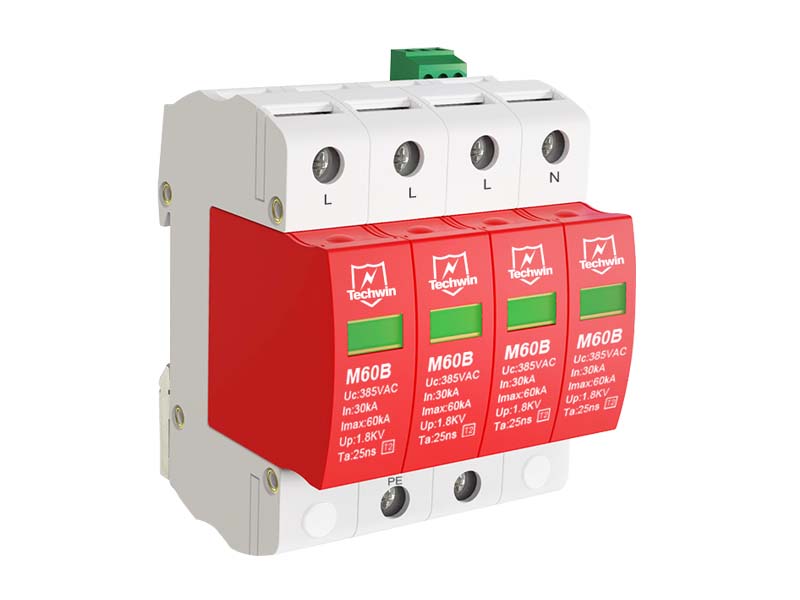

2. 第二级电涌保护器（SPD-2），如天盾雷电的M40B、M60B、M80B

• 安装位置：分级配电柜或支路电箱。
• 功能特点：对前一级 SPD 剩余雷电流进行限压保护，防护中等能量电涌。
• 推荐参数：
  • 最大持续运行电压（Uc）：260～320V
  • 额定放电电流（In）：20kA（8/20μs）
  • 最大放电电流（Imax）：40kA（8/20μs）
  • 保护电平（Up）：≤1.5kV
  • 响应时间（tA）：≤25ns

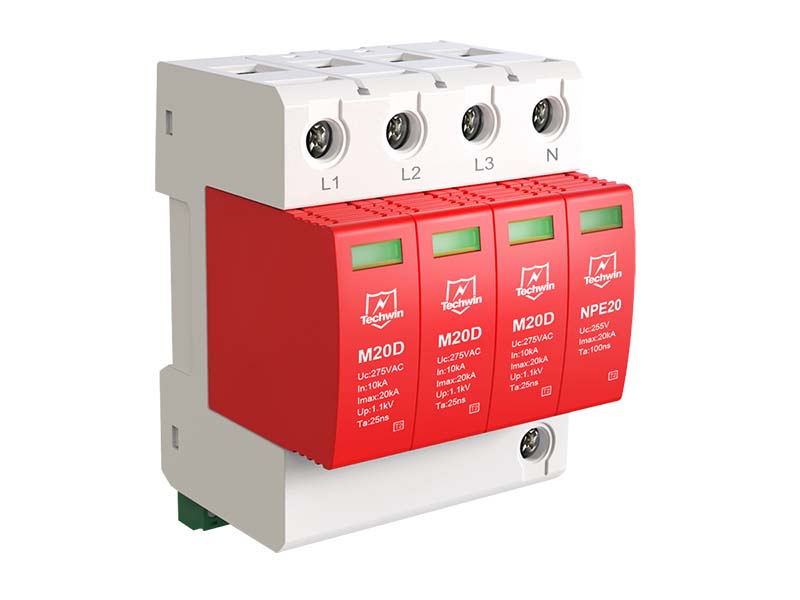

3. 第三级电涌保护器（SPD-3）、M20D

• 安装位置：重要设备的前端或终端设备电源接口处。
• 功能特点：对精密设备提供细化保护，进一步降低电涌残压。
• 推荐参数：
  • 最大持续运行电压（Uc）：255V
  • 标称放电电流（In）：
    • L→N：3kA
    • N→PE：5kA
  • 电压保护级别（Up）：
    • L→N：≤1.25kV
    • L→PE：≤1.5kV
  • 响应时间（tA）：≤25ns

二、电涌保护器 SPD 的使用和安装要求

基本要求

1. 正常运行无干扰：
   • SPD 安装后，在无电涌情况下，不应对电气或电子系统的正常运行造成影响。
2. 耐受电涌能力强：
   • SPD 能承受预期的雷电流冲击而不损坏，同时能够箝制电涌电压，分走电涌电流。
3. 迅速恢复高阻状态：
   • 电涌结束后，SPD 应迅速恢复到高阻抗状态，防止工频续流引起的损坏。

安装注意事项

1. 选择适合的 SPD 等级：
   • 根据电源防护等级需求，逐级选择 T1、T2、T3 类型 SPD。
2. 接地良好：
   • SPD 必须可靠接地，接地电阻应符合标准要求，一般要求不超过 10 欧姆。
3. 短路保护装置：
   • SPD 前端应安装合适的熔断器或断路器作为短路保护装置，避免 SPD 故障时引发供电系统问题。
4. 线路分区匹配：
   • 不同防雷分区的 SPD 安装应满足对应保护要求（LPZ0A→LPZ0B→LPZ1→LPZ2→LPZ3）。
5. 线缆连接短直：
   • SPD 的连接导线应尽量短直，避免形成感应回路，推荐总长度不超过 0.5m。
6. 维护和检测：
   • 定期检查 SPD 的工作状态，必要时及时更换，确保保护效果。

通过科学配置和正确安装浪涌保护器，可以大幅降低雷击及电涌对供电系统和设备的损害风险，为电气安全提供全面保障。
