在大量电气项目验收现场，我们经常看到一种“看起来都做了，但就是不稳定”的情况：

设备装了、防雷器装了、接地也测了，但系统依然频繁出问题——轻则通讯异常、设备重启，重则直接烧毁。

问题并不在“有没有做防雷”，而在于：关键的一步做错了，甚至没做。

01

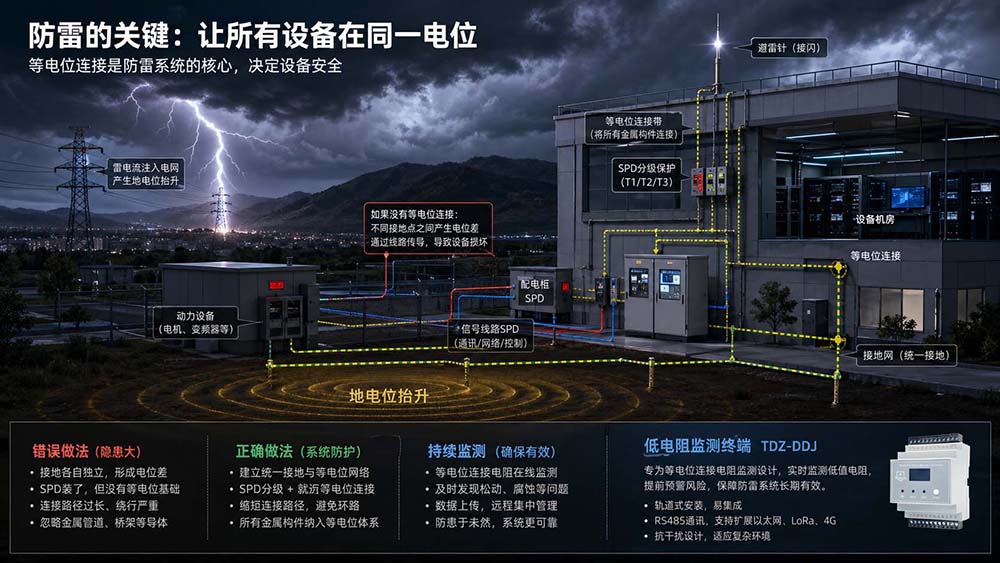

被忽略的核心：等电位连接

很多设计和施工，把重点放在这些“看得见”的地方：

装了几级浪涌保护器（SPD）、接地电阻是否达标、有没有避雷针。

但真正决定系统安全性的，是一个更底层的因素：
等电位连接。

本质可以用一句话说明：

防雷不是把雷引走，而是让所有设备处在同一电位下不被击穿。

02

为什么等电位如此关键？

当雷电流泄放入地时，会产生一个典型现象——地电位抬升。

如果系统中存在以下情况：
设备接在不同接地点之间，同时又通过电源线或信号线互联，那么雷电发生时就会形成电位差。

结果就是：
电位差 + 导通路径 = 设备击穿

很多设备损坏，并不是被雷直接击中，而是因为系统内部电位不一致导致的。

03

90%项目的典型错误

从天盾雷电的工程经验来看，问题往往集中在以下几类：

01

接地各自为政

动力接地、弱电接地、防雷接地彼此独立，看似规范，实则形成电位差隐患。

02

SPD装了，但没有等电位基础

SPD的作用是“泄放能量”，但前提是——

必须在统一电位体系中工作，否则电流分流路径不一致，反而扩大电位差。

03

连接路径过长、绕行严重

等电位连接线如果不“短、直”，会带来两个问题：

• 感应电压增加

• 响应速度变慢

04

忽略金属构件的等电位

桥架、管道、机柜外壳等天然导体，如果没有纳入等电位系统：就会变成“隐形引雷路径”。

04

从“点防护”到“系统防护”

在天盾雷电的项目实践中，我们始终强调一个原则：
防雷不是装设备，而是做系统。

核心落地三点：

① 建立统一接地与等电位网络
将电源系统、信号系统、设备外壳统一纳入同一等电位体系。

② SPD分级 + 就近等电位

· T1 / T2 / T3分级配置

· 每一级SPD都必须“就近接入等电位”

③ 缩短连接路径

· 连接线短、直、粗

· 避免绕行和环路结构

05

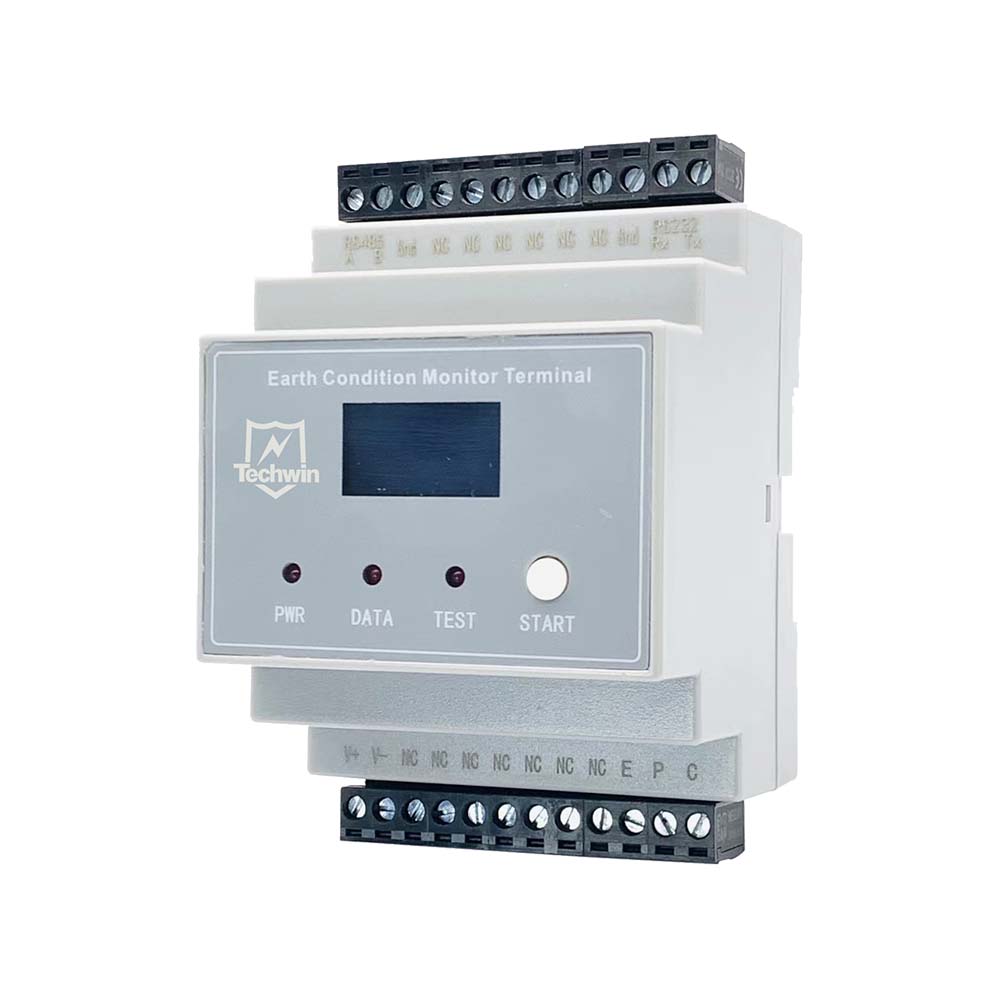

低电阻监测终端 TDZ-DDJ

现实中，大多数项目其实存在一个“盲区”：
等电位做了，但是否有效，并没有监测手段

这就带来一个关键需求：
等电位连接电阻，需要被实时监测。

针对这一痛点，天盾雷电推出了——低电阻监测终端 TDZ-DDJ

它不是传统意义上的“防雷设备”，而是等电位质量的“监测器”，专门用于：

· 等电位连接电阻

· 接触电阻

· 低值电阻连接状态

实现在线、实时、可视化监测。

在实际系统中，等电位问题往往来自：

· 连接松动

· 腐蚀氧化

· 施工不到位

这些问题不会立刻暴露，但在雷击时会被“放大”。

TDZ-DDJ的作用就是：
提前发现这些隐患，而不是等事故发生。

产品特点

1、体积小，易集成

轨道式安装，可直接嵌入防雷箱、配电柜、机柜等设备内部，不改变原有结构。

2、安装维护便捷

插拔式端子设计，现场施工和后期维护都非常高效。

3、通信能力强

标配RS485接口，可接入动环系统或监控平台，并支持扩展：

· 以太网

· LoRa

· 4G

4、抗干扰能力强

内置浪涌保护与抗电磁干扰设计，确保在复杂电磁环境下稳定运行。

防雷系统中，真正毁掉设备的，从来不是雷电本身，而是——电位差。

而解决电位差，关键不在于多装设备，而在于：
把等电位连接真正做到位，并持续监测它的有效性。
