接地系统在防雷工程中占据着重要位置，其重要性不仅体现在保护建筑物及设备免受雷电损坏，更关乎人员安全和经济效益。接地电阻阻值是衡量接地系统状态的一个重要指标，接地电阻在线监测系统提升了检测频次与响应时效，特别适用于危险化学品生产经营企业、使用危险化学品从事生产的化工企业新建、改建、扩建危险化学品建设项目重大危险源的安全监控需要。

接地电阻在线监测系统的意义

接地的可靠性是保障设备安全运行的重中之重，且是防雷每年春/秋检（或年检）的关键核查项。接地电阻在线监测系统不仅可以实时监测浪涌保护器地线或引下线与地网连接状态，另外还可以监测整个地网电阻变化趋势。

接地电阻在线监测系统不仅能减轻巡检工作量，提高的工作效率，还可以通过数据的积累，描绘地网的变化曲线，通过曲线进行预测分析地网的运行状态，从而给运维人员提供科学数据、判断依据。

接地电阻在线监测系统的组成

接地电阻在线监测系统可分感知层、传输层、管理层：

感知层：主要由智能监测终端来对现场接地状态及接地电阻进行监测。

传输层：主要由通信网络数据传输设备组成。有线或无线传输模式。

管理层：为方便人员对相关设备管理与数据查阅的监控管理系统，直观查看各设备接地状态及地网电阻变化趋势，便于及时进行设备运维。

接地电阻在线监测系统的功能

数据采集：接地状态及接地电阻在线实时监测，数据定时上报；

数据分析处理：根据采集的数据进行算法处理，数据实时显示；

风险报警：进行阈值对比分析，超过阈值进行报警；

故障报警：设备停电或通讯终端可进行掉线处理；

智能管理：物联网、传感器技术植入，逻辑算法及综合管理主机设计，实现各类罐区场站自动智能分析判断。

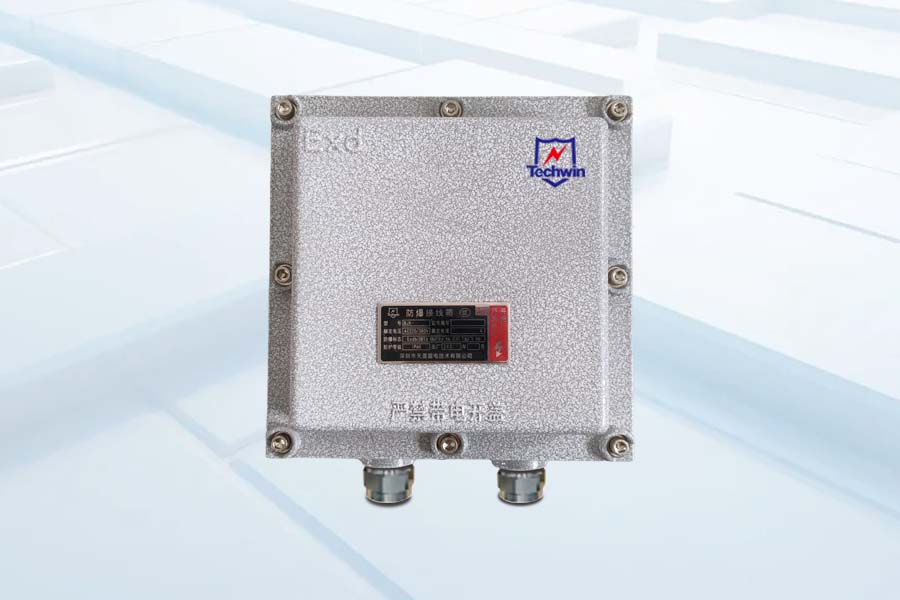

接地电阻在线监测系统采集终端

接地电阻监测终端专为易燃易爆等安全性要求比较高的防爆场所建筑/设备在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的防爆型专用接地电阻在线监测设备。



设备安装不改变原有接地系统的任何设计结构，采用非接触测量等在线监测技术，不影响接地效果和设施的正常运行，无需人员现场操作、实时检测。

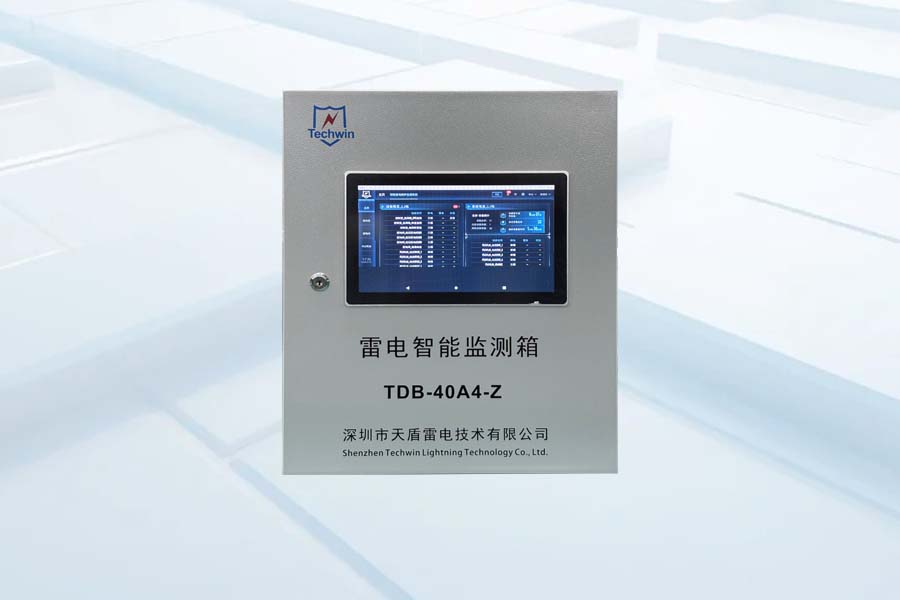

接地电阻在线监测系统主机及平台



主机与平台管理是整个系统的“大脑”，承担着设备集中监控、数据集中管理、智能分析、风险预警、运维监测及数据应用的核心职能，将分散的现场设备数据转化为可监控的智能防雷信息。

接地电阻在线监测系统让接地从隐形防线变为可视可知的数字资产，也体现了企业主动预防的安全理念，而非被动应对防雷检查。该系统既可满足独立地网的在线监测，也可用于大型接地网系统的综合管理。通过“数据化、自动化、智能化”手段，为设备及人员提供安全 “防护盾”，成为降低运维成本的“增效器”。
