在石油化工行业中，储罐区（通常称为 “罐区”）属于典型的易燃易爆危险场所。大量油品、化工介质的储存，使得该区域对电气安全与雷电防护提出了极高要求。一旦雷击、电气故障或静电积聚未能及时释放，极易引发火灾或爆炸事故。因此，建立稳定可靠的接地系统，并严格控制接地电阻值，是罐区防雷设计和安全管理的重要基础。

根据 GB 50650-2011《石油化工装置防雷设计规范》、SH/T 3038-2017《石油化工装置电力设计规范》 等相关标准，对石油化工装置及储罐区的接地系统提出了明确要求

01

灌区接地电阻值要求

在石油化工装置中，防雷接地、保护接地、防静电接地等通常采用统一接地网形式。当不同用途的接地系统共用接地装置时，其接地电阻值应满足其中最严格的要求。

依据行业规范，常见装置的接地电阻控制值主要包括：

35kV变电所（高低压共用接地）：≤4Ω

10kV装置电气室接地：≤4Ω

变压器中性点接地：≤4Ω

电气设备高低压保护接地：≤4Ω

小接地电流系统设备接地：≤10Ω

1kV以下重复接地：≤10Ω

油罐区设备接地：≤10Ω

罐区设备单独接地时，接地电阻要求不大于 10Ω；若罐区与周边变电所、电气室等装置共用接地网，接地电阻需按最严格要求执行（≤4Ω）。通过低阻接地网络，可以在雷击或故障电流发生时，为电流提供快速、低阻的泄放通道，从而降低设备损坏及电气反击风险。

02

重点区域的接地监测要求

除了接地电阻值控制外，相关规范还对重点区域的接地状态监测提出了要求。

在 GB 50650-2011《石油化工装置防雷设计规范》 中提出：在土壤腐蚀严重地区或强雷电地区，储存易燃易爆物质的大型储罐，应进行定期的整体接地电阻检测。

同时，在重大危险源监控相关规范中也指出，对于危险化学品储罐区，应具备接地电阻在线监测能力，以实现接地状态异常预警和安全管理。

这是因为在实际运行中，接地系统可能会因以下因素导致性能下降：

  土壤腐蚀造成接地体损坏

  接地连接点松动或断裂

  接地导体腐蚀



  接地网局部断开



如果仅依靠人工周期检测，往往难以及时发现隐患。因此，越来越多石化企业开始在重点装置区和罐区部署接地电阻在线监测系统。

03

智能接地电阻在线监测的应用

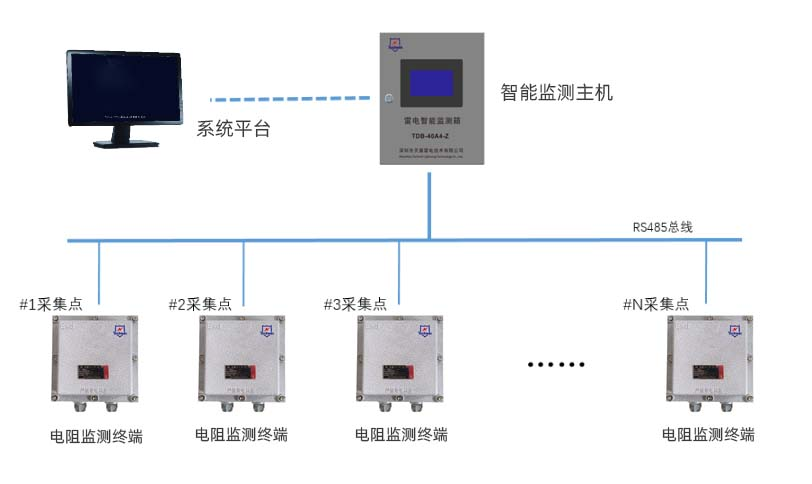

针对石油化工等高安全等级场所的需求，天盾雷电推出了接地电阻在线监测系统，其中核心采集设备为接地电阻监测终端。

该设备专为易燃易爆等防爆场所设计，可对接地系统进行长期在线监测，主要用于检测：

接地引下线连接状态

接地回路电阻

等电位联结电阻

设备采用在线测试与非接触式测量技术，地线穿心通过，不改变原有接地结构，也不会影响防雷接地系统的正常运行。

同时，监测终端具备以下特点：

1、一体化设计

设备采用一体化设计，监测仪与传感器集成于一体，结构紧凑，安装便捷；

2、实时在线检测能力

具备实时在线检测能力，无需人工自检，可持续监测接地状态变化；

3、RS485有线通讯

支持RS485有线通讯，可将监测数据远程传输至监控平台，实现集中管理；

4、IP65防护等级

整机达到IP65防护等级，具备良好的防水防尘能力，适用于复杂工业环境。

通过该系统，管理人员可以实时掌握接地电阻变化趋势，一旦接地回路异常或连接状态异常，系统即可及时预警，从而有效降低安全风险。

04

典型应用场景

接地电阻监测终端适用于多种接地系统场景，包括：

输电线路杆塔接地

石油化工装置接地

储罐区接地系统

变配电站接地

通讯基站接地

铁路设施接地

建筑设备接地

地下矿井设备接地

其中，在石油、石化及防爆行业的大型复杂装置中，接地系统往往同时承担保护接地、防雷接地、防静电接地及阴极保护接地等多种功能，对安全性要求更高，因此接地在线监测系统尤为重要。

对于石油化工灌区而言，接地系统既是防雷体系的重要组成部分，也是保障装置安全运行的关键基础设施。通过严格控制接地电阻值，并结合智能化在线监测技术，可以有效提升接地系统的可靠性和安全性。

未来，随着石化装置数字化与智能化水平的不断提升，接地系统在线监测也将逐渐成为灌区安全管理的重要技术手段。天盾雷电将持续深耕防雷与接地监测领域，为石油化工、能源及重大基础设施提供更加安全、可靠的雷电防护解决方案
