在“空天地一体化通信网络”加速落地的背景下，卫星通信正成为覆盖海洋、山区及应急场景的重要手段。无论是卫星基站、信关站，还是VSAT终端，其核心链路均依赖高频射频信号传输系统（天馈系统）。然而，天馈线作为连接天线与设备的关键通道，同时也是雷电电磁脉冲入侵的主要路径之一，必须进行针对性的浪涌防护设计。

01

卫星通信链路与防护重点

典型卫星通信系统主要包括：

上行链路：地面站 → 卫星（如Ku频段14GHz）

下行链路：卫星 → 地面站（如Ku频段11GHz）

中频信号：L波段（950–2150MHz）

GNSS信号：1–2GHz

在实际工程中，射频信号通过同轴电缆在天线与室外单元（ODU）之间传输，再进入机房设备。由于馈线往往跨越室外暴露区域，一旦发生雷击或感应过电压，极易沿馈线侵入设备，造成射频模块、调制解调器等核心设备损坏。

规范化的防护思路应从整体链路出发进行系统设计：首先，在天线馈线与室外单元（ODU）之间设置射频浪涌保护器，作为第一道防护屏障，有效泄放雷电感应能量；其次，在馈线进入机房前进行二次防护，进一步降低残余浪涌对核心设备的冲击；同时，对GNSS馈线及网口信号线实施协同防护，防止多路径感应过电压侵入系统内部；此外，同轴浪涌保护器的选型必须严格匹配实际工作频段，在确保防雷性能的同时，避免对通信信号质量产生影响，从而实现安全与性能的平衡。

02

天馈线浪涌防护关键技术要求

针对卫星通信高频、高可靠性特点，天馈线SPD需满足以下核心指标：

1、频率匹配性强

    覆盖L、C、Ku等多频段

2、低插入损耗

  通常≤0.3dB，确保信号质量

3、驻波比低

    保证链路稳定性

4、高通流能力

    有效泄放雷电流（≥10kA）

5、良好屏蔽与接地性能

     降低电磁耦合干扰

同时，SPD安装位置应尽量靠近防护边界（如LPZ分区交界处），并与接地系统形成低阻抗连接路径，从而实现雷电能量的快速泄放。

03

天盾雷电天馈线SPD应用方案

在实际工程应用中，天盾雷电推出的R25N70F天馈线浪涌保护器，广泛应用于卫星通信、无线基站及GNSS系统中，为射频链路提供高可靠防护。

该产品主要适用于：

  卫星通信Ku频段及L波段链路

  GNSS定位系统馈线防护

  通信基站及无线覆盖系统

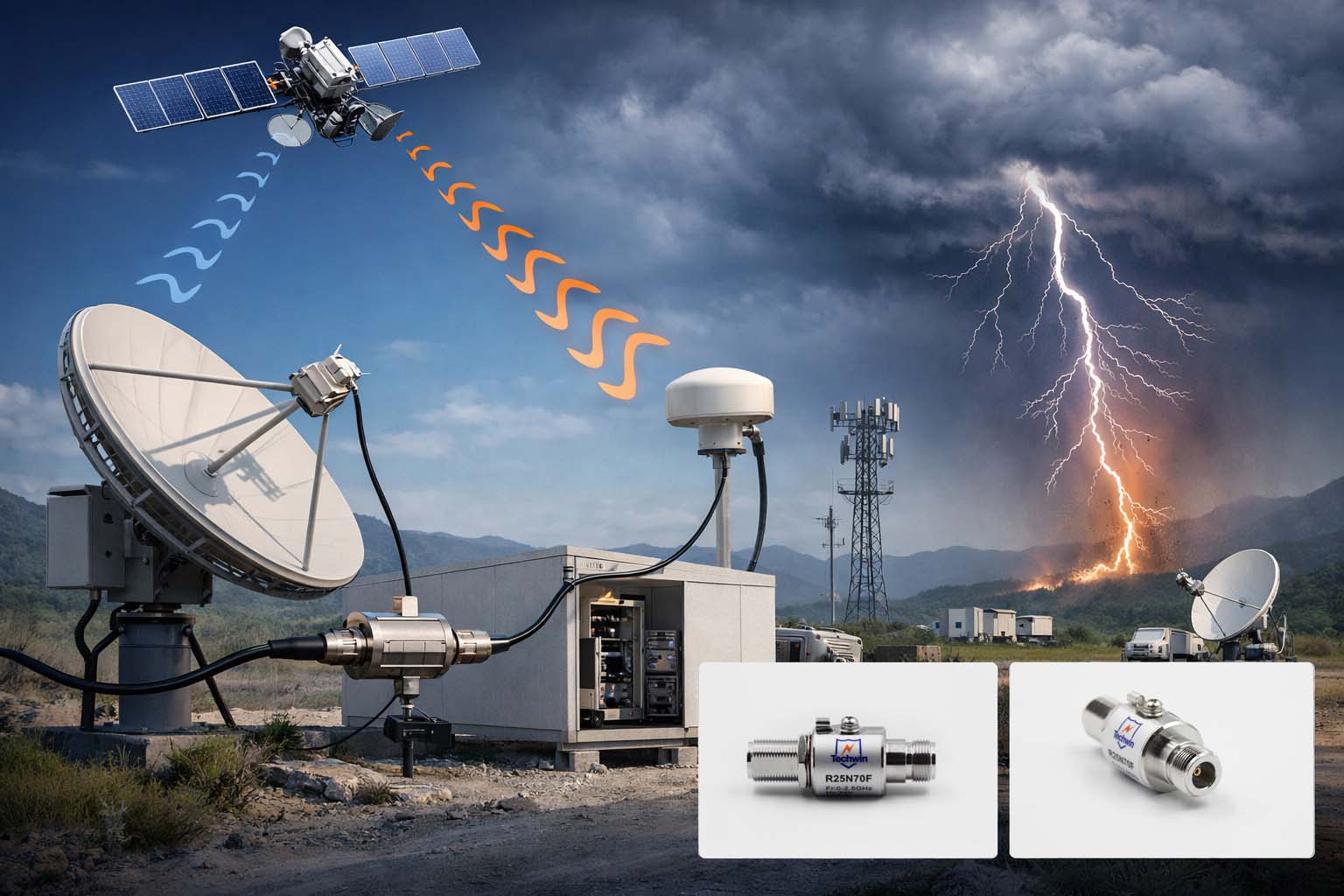

天馈线浪涌保护器可根据不同链路进行合理部署：在射频链路中，安装于天线馈线与室外单元（ODU）之间，用于第一时间泄放雷电能量；在GNSS系统中，则布置于馈线进入机房前端，对敏感定位设备形成有效保护；同时，在系统入口位置作为天馈系统的第一道防线，对外部引入的浪涌进行整体拦截，从而构建起多层次、协同工作的防护体系。

04

产品优势与工程价值

天盾雷电R25N70F具备以下典型特点：

1

采用三元合金电镀工艺，耐腐蚀性能优异，适应海岛、沿海等严苛环境。

2

内置多级浪涌保护结构，具备较强通流能力。

3

频带宽、插损低、驻波小，保障通信质量不受影响。

4

支持馈电功能，满足有源天线系统需求。

5

多种接口形式，安装维护便捷。

在卫星通信系统中，通过合理配置天馈线SPD，并结合接地与等电位连接设计，可有效降低雷电电磁脉冲及感应过电压对设备的冲击，显著提升系统稳定性与连续运行能力。

随着卫星通信与5G融合应用的不断深化，天馈系统的防雷已从“可选项”转变为“必选项”。通过科学的SPD选型与规范化安装，不仅能够保护核心设备安全，更是保障通信不中断的关键一环。

天盾雷电将持续深耕通信防雷领域，为卫星通信、应急通信及新型网络基础设施提供更加可靠的防护解决方案。
