很多人在选择SPD时，会重点关注通流容量、保护水平、产品等级等参数，却容易忽略一个同样重要的问题：SPD装在哪里？怎么安装？

实际上，一台性能合格的SPD，如果安装位置不合理、连接导线过长、接地处理不到位，也可能无法充分发挥应有的防护作用。甚至可以说，SPD安装位置不对，效果可能大打折扣。

SPD不是装进配电箱就可以

SPD的作用，是在雷电感应、雷电电磁脉冲或操作过电压产生浪涌时，快速泄放浪涌能量，并将过电压限制在设备能够承受的范围内。
但浪涌是一个极短暂的高能量过程。当SPD与被保护设备之间距离过远，或者连接导线过长时，导线本身会产生附加电压。
这意味着：SPD铭牌上的保护水平，并不等于设备实际承受的电压。
如果安装不合理，即使SPD本身参数再好，实际防护效果也可能受到影响。

为什么SPD要尽量“就近安装”？

SPD应安装在浪涌可能进入系统的关键位置，并尽可能靠近被保护设备或配电系统入口。

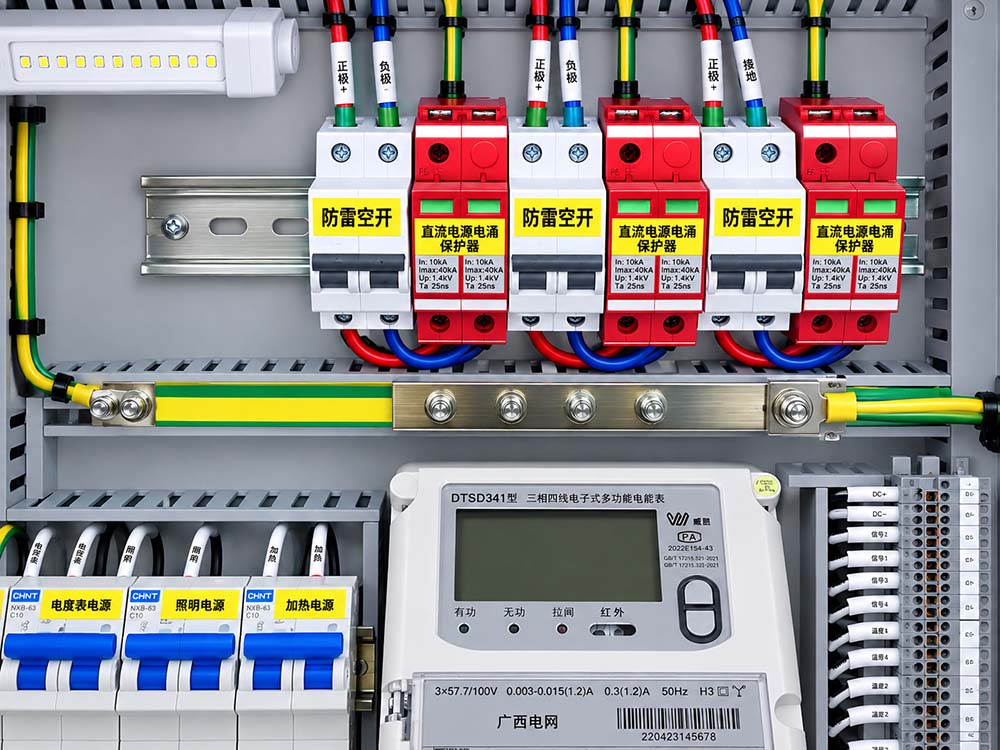

例如，SPD安装在配电柜一端，而连接线却绕到另一端；或者为了方便施工，把SPD装在距离设备较远的位置。这样的安装方式会增加浪涌电流的传输路径，也可能增加设备端的残余电压。

因此，SPD安装并不是“有位置就装”，而是要遵循就近、短线、直连的原则。

在满足相关规范和现场实际要求的前提下，应尽量缩短SPD连接导线，减少不必要的弯曲和绕行。工程安装中通常会强调连接导线总长度尽可能控制在较短范围内，例如按照“不宜超过0.5m”的原则进行优化，并结合具体规范、产品说明书和现场条件实施。


SPD安装位置，还要符合分级防护要求

一个完善的防雷系统，并不是只安装一台大通流SPD就能解决所有问题。
从电源入口到下级配电，再到重要设备前端，不同位置可能需要承担不同的防护任务。前级主要负责泄放较大的浪涌能量，后级则进一步限制残余过电压，对PLC、DCS、服务器、通信设备等敏感设备形成更精细的保护。
如果SPD安装位置与系统防护层级不匹配，即使产品选型正确，也可能无法形成有效的逐级防护。
所以，SPD的安装位置不仅仅是“装在哪个配电柜”，更重要的是它是否处于正确的电气防护位置。


别忽视接地和连接细节

SPD动作后，需要通过合理的路径泄放浪涌电流。因此，除了安装位置外，PE连接和接地系统同样重要。

接地导线过长、接线不可靠、端子松动等问题，都可能影响SPD的泄放效果。安装时，应确保连接可靠，并尽量减少不必要的线路长度和弯折。
好的SPD，需要正确的安装方式，才能发挥真正的防护性能。


天盾雷电提醒
在实际项目中，设备损坏并不一定是因为没有安装SPD，也可能是因为SPD“没有装对”。
选型正确只是第一步，安装位置、连接方式、线路长度以及接地处理，同样直接影响最终防护效果。
天盾雷电认为，防雷不是简单地“装一个防雷器”，而是从产品选型到系统设计、从安装位置到规范施工的整体防护。
SPD不是装上就行。装对位置、规范连接，才能让每一次防护真正发挥作用。

当你检查配电系统防雷措施时，不妨先问一句：

这台SPD，真的装对位置了吗？
