浪涌保护器安装方法

1. 安装前的准备

   • 确保电源断电，避免带电操作。
   • 检查浪涌保护器（SPD）是否完好，规格和型号是否符合安装要求。
   • 参阅浪涌保护器的使用说明书，明确接线端子的功能（如L、N、PE）。

2. 标准导轨安装

   • 浪涌保护器一般采用 35mm 标准导轨 安装。将SPD固定在导轨上，确保设备稳固，防止松动或倾斜。

3. 安装步骤

   • 确定放电电流路径：浪涌电流应通过SPD流向接地。
   • 减少电压降：尽量缩短连接线的长度，以减少浪涌电流引起的电压降。
   • 标记PE导体：确保SPD的接地端子（PE）与电源系统的地线可靠连接。
   • 实现等电位连接：设备与SPD之间建立牢固的等电位连接，避免电位差引发的损坏。
   • 多级SPD协调：在多级保护系统中，各级SPD需要按照其能量吸收能力进行合理配置和协调。

浪涌保护器接线图解

单相系统接线

• 火线（L）：连接至SPD的火线输入端子（L）。
• 零线（N）：连接至SPD的零线输入端子（N）。
• 地线（PE）：SPD的接地端子连接至系统的接地网络。

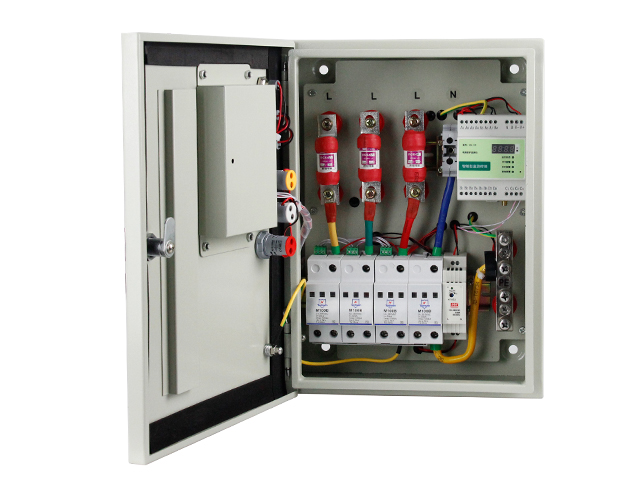

三相系统接线

• 三相火线（L1、L2、L3）：分别连接至SPD的相应输入端子（L1、L2、L3）。
• 零线（N）：连接至SPD的零线输入端子（N）。
• 地线（PE）：接地端子连接至接地网络，确保接地良好。

安装注意事项

1. 接线线径要求

   • 数据线：截面积≥2.5mm²；若长度＞0.5米，截面积≥4mm²（依据YD/T5098-1998）。
   • 电源线：
     • 相线截面积S≤16mm²时，地线截面积为S；
     • 16mm²＜S≤35mm²时，地线截面积为16mm²；
     • S＞35mm²时，地线截面积为S/2（依据GB50054-2011第2.2.9条）。

2. 减少感应耦合

   • 被保护线路与未保护线路分开布置，避免互相干扰。
   • 动力电缆和通信电缆需分开布置，避免瞬态耦合。

3. 连接线长度与接地

   • 连接线应尽可能短，避免因过长产生额外电感。
   • 接地线应直接连接到接地网络，确保接地电阻符合规范要求（一般不大于4Ω）。

4. 安装后的检查

   • 确保接线正确牢固，无松动现象。
   • 检查SPD的指示窗状态，确认是否正常工作（绿色为正常，红色为失效）。

浪涌保护器的正确安装和接线是其保护功能有效发挥的基础。安装过程中需严格按照天盾雷电设备说明书和相关规范操作，特别注意接线的正确性和牢固性，以及接地网络的可靠性。安装完成后，建议进行测试以确保系统安全。
