浪涌保护器接线图解

单相系统接线

• 火线（L）：连接至SPD的火线输入端子（L）。
• 零线（N）：连接至SPD的零线输入端子（N）。
• 地线（PE）：SPD的接地端子连接至系统的接地网络。

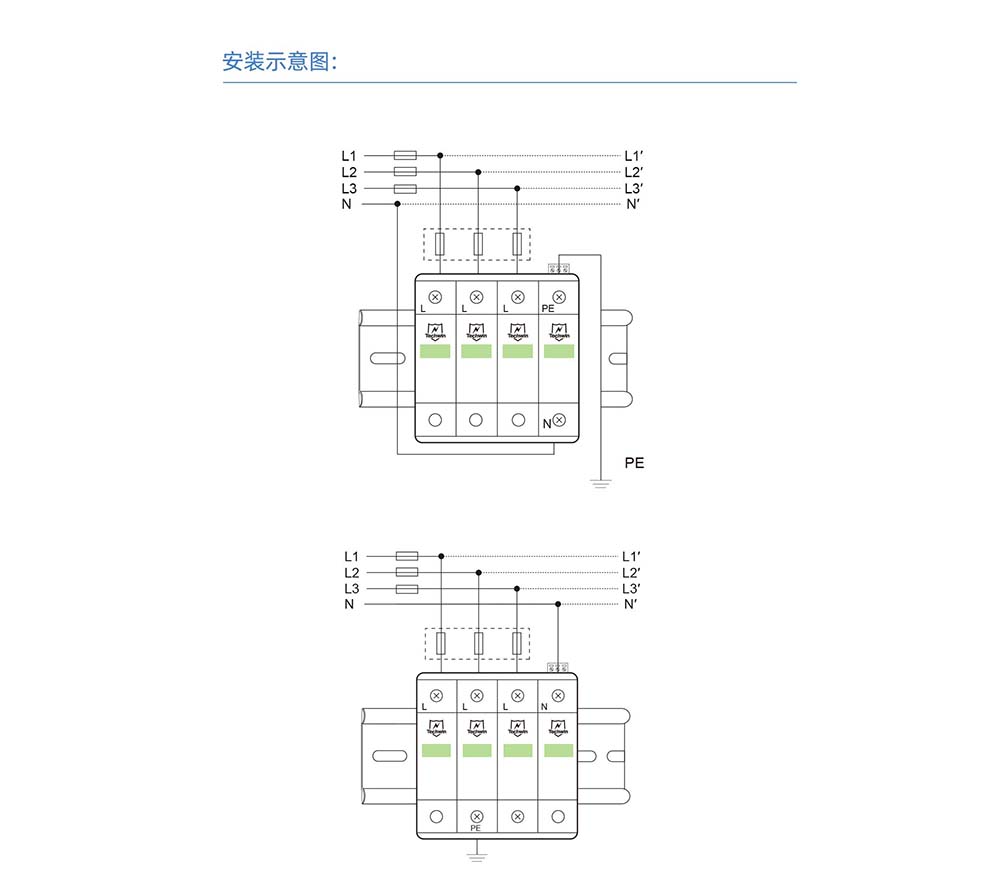

三相系统接线

• 三相火线（L1、L2、L3）：分别连接至SPD的相应输入端子（L1、L2、L3）。
• 零线（N）：连接至SPD的零线输入端子（N）。
• 地线（PE）：接地端子连接至接地网络，确保接地良好。

安装注意事项

1. 接线线径要求

   • 数据线：截面积≥2.5mm²；若长度＞0.5米，截面积≥4mm²（依据YD/T5098-1998）。
   • 电源线：
     • 相线截面积S≤16mm²时，地线截面积为S；
     • 16mm²＜S≤35mm²时，地线截面积为16mm²；
     • S＞35mm²时，地线截面积为S/2（依据GB50054-2011第2.2.9条）。

2. 减少感应耦合

   • 被保护线路与未保护线路分开布置，避免互相干扰。
   • 动力电缆和通信电缆需分开布置，避免瞬态耦合。

3. 连接线长度与接地

   • 连接线应尽可能短，避免因过长产生额外电感。
   • 接地线应直接连接到接地网络，确保接地电阻符合规范要求（一般不大于4Ω）。

4. 安装后的检查

• 确保接线正确牢固，无松动现象。
• 检查SPD的指示窗状态，确认是否正常工作（绿色为正常，红色为失效）。
