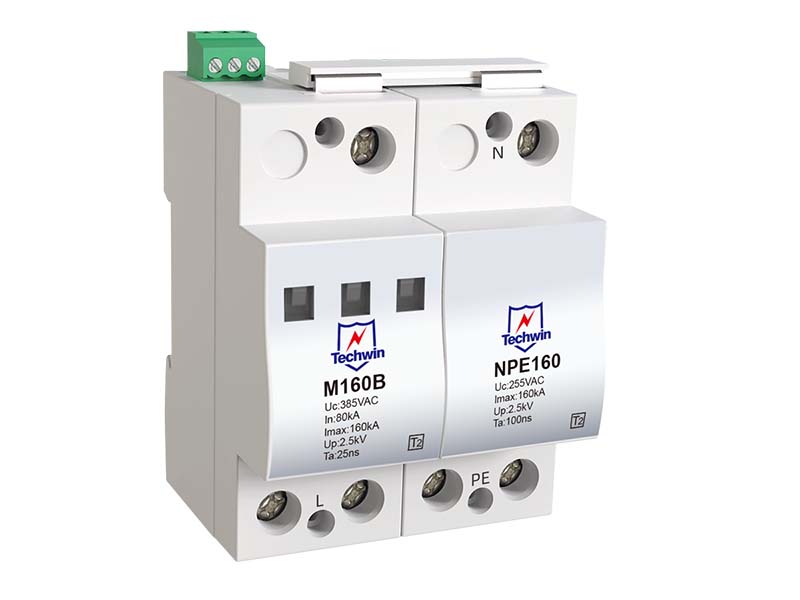

浪涌保护器选择要点

1. 安装位置与防护区划分：

   • LPZ0A/LPZ0B与LPZ1交界处：应安装 I类试验浪涌保护器 或 II类试验浪涌保护器，作为第一级保护。
   • 分配电箱与后续防护区交界处：安装 II类或III类试验浪涌保护器，用于后级保护。
   • 精细保护（特殊重要设备）：
     • 电子信息设备电源端口：选择 II类或III类试验浪涌保护器。
     • 直流电源设备：根据设备的工作电压要求，选用适配的 直流电源浪涌保护器。

2. 关键参数要求：

   • 冲击电流能力：各级浪涌保护器应能承受安装点处预计的放电电流。
   • 保护水平（Up）：应小于被保护设备的耐冲击电压额定值（Uw）。
   • 连接导线长度：尽量短直，总长度不宜超过 0.5米。
   • 多级保护：当浪涌保护器间线路长度不符合要求时，需加装退耦装置。

3. 能量配合与退耦要求：

   • 电压开关型与限压型保护器：若两者之间的线路长度小于 10米，需加装退耦装置。
   • 限压型浪涌保护器之间：若间距小于 5米，也需加装退耦装置。
   • 当浪涌保护器具有 能量自动配合功能 时，两级之间的线路长度限制可忽略。

浪涌保护器级数设置

• 综合考虑以下因素：
  • 保护距离
  • 浪涌保护器的连接导线长度
  • 被保护设备的耐冲击电压额定值（Uw）
• 增设浪涌保护器：
  • 当第一级电源浪涌保护器与被保护设备之间的线路长度超过 10米 时，应在分配电箱或设备处增加浪涌保护器。

安装注意事项

1. 连接导线：

   • 短直连接：减少引线长度和感抗，避免浪涌响应时增加残压。
   • 引线总长度不宜超过0.5米。

2. 能量协调：

   • 多级浪涌保护器需确保能量分配协调，避免级间保护器失效。

3. 过电流保护：

   • 浪涌保护器应具备 过电流保护装置，以防止浪涌电流引起过热或火灾。

4. 劣化显示功能：

   • 浪涌保护器应具有指示器或显示装置，能够提示保护器失效或性能下降，方便维护。

根据防护等级选择冲击电流能力

1. 雷电防护等级：

   • 高雷击风险区域：应选用具有更高冲击电流能力的浪涌保护器。
   • 低雷击风险区域：可选用相对较低冲击电流能力的保护器。

2. 电源线路保护级别：

   • I类保护器：适用于总配电箱，能承受直击雷能量。
   • II类保护器：适用于分配电箱，用于后级浪涌电流限制。
   • III类保护器：适用于设备端口，用于精细保护。

推荐设置实例

1. 总配电箱（一级保护）：
   • I类试验浪涌保护器，冲击电流能力 ≥100kA（10/350μs波形）。
2. 分配电箱（二级保护）：
   • II类试验浪涌保护器，标称放电电流 ≥40kA（8/20μs波形）。
3. 设备末端（三级保护）：
   • III类试验浪涌保护器，保护水平低于设备耐冲击电压额定值。

通过合理选择与设置浪涌保护器，可有效防范雷击与浪涌对供电系统和电子设备的危害，同时提高系统的可靠性和安全性。
